小弟不才请们赐教，如何开零件定位孔.
录入：edatop.com 点击：

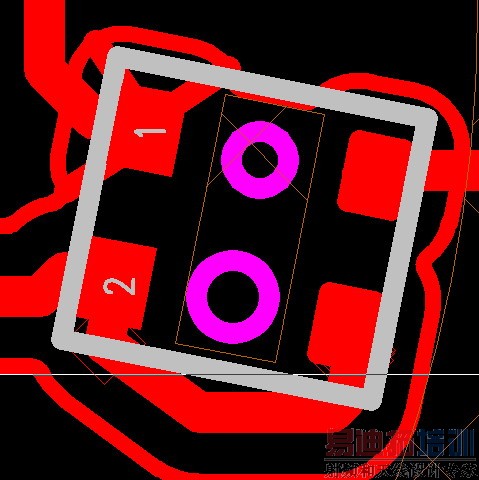

大侠们小弟刚刚从PROTEL99转到PADS 由于小弟不才，想请教各位大侠图中是一个带定位孔的零件 其中粉红色的圆圈是用Drill Drawing层开的零件定位孔（是做零件的时候一起做进去的）。但是不知道为什么我在出GERBER的时候在Drill Drawing层里面怎么也没看到我这个定位孔，另外我用线随便在PCB板上画一个Drill Drawing层的圆圈却能正常显示。这个问题实在令小弟费解，请问各位大侠是小弟的零件做得不对有问题还是其它原因 ？还有小弟很想知道大侠们在PADS开零件定位孔的时候是用什么方法和用的是什么层面？因为以前用PROTEL99的时候我一般都是用Drill Drawing层或者是KEEPOUT层还有用焊盘来开定位孔。小弟在这里先谢谢大家了！
做PCB封装的时候就一起做的。定位空通常直接加焊盘就可以了，和做元件焊盘是一样的。作为定位孔你就修改一下焊盘的属性，就是改盘的大小和过孔的大小，移到相应的位置就OK了。
大侠的意思是？ 在原理图零件多做两个定位脚 然后在PCB里零件相应地添加焊盘？
是这样的.定位孔在做零件时也按PIN 脚制作.但是可以将该PIN 的焊盘大小设成与孔径大小一样.并将该孔设为NPTH.按你的方法只是在Drill Drawing 层做个标识而已.这样做不好.在钻孔表中不会显示出来.NC文件也不会有该点.PCB 板厂很容易漏钻该孔.
谢谢各位大侠 问题已经按照2楼的方法解决！
