求助——敷铜后的显示问题

录入:edatop.com    点击:

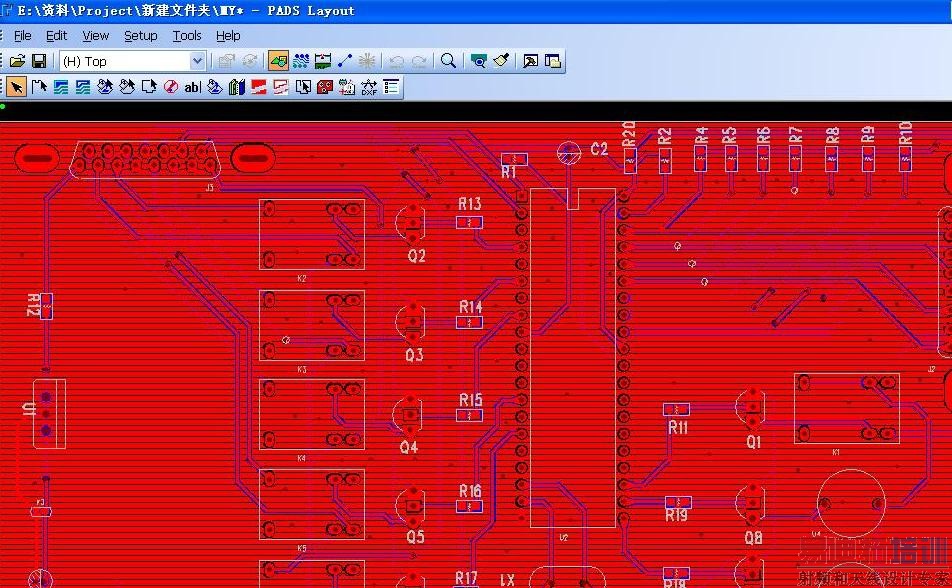

敷铜后显示怎么成条状的,是哪里的设置有问题,请指点!

把PCB档案传给我看一下,QQ276869184

显示的问题,放大显示就好

线宽或grid设置不当,你可以发你的文件过来,我帮你修改。邮箱:
