如何设置过孔的灌铜方式?
录入:edatop.com 点击:

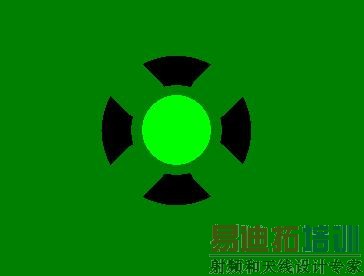

如图,过孔是地过孔,我使用flood命令后出现的是这样的一个过孔,这是花孔吗?

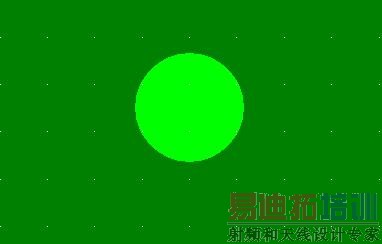

如果我想改成下面这样的过孔形式,在PADS LAYOUT中应该怎样设置?(PADS 2007)
最后,我想问一下,地过孔应该如何处理?是采用那种灌铜方式比较好呢?
如果我想改成下面这样的过孔形式,在PADS LAYOUT中应该怎样设置?(PADS 2007)
最后,我想问一下,地过孔应该如何处理?是采用那种灌铜方式比较好呢?
这是一个thermal pad,是为了焊接考虑的,没有必要变吧?变实了,会快速把热量散掉,器件焊接会不好
选中shap设置--在options里将flood over vias勾选即可
谢谢楼上两位,问题解决了~~~
过孔焊接器件?
大家努力,楼越高越好!
只能是2007吗?2005行吗?
我找不到那个选项啊。
