具备仪表级准确度的系统监视器用来测量相对湿度

录入：edatop.com 点击：

在用于系统监视器应用时，LTC2991用来测量大型电路板上的电源电压、电流和温度。当用价值一美分的MMBT3904晶体管作为温度传感器时，该器件还能提供±1℃的准确度，从而使其非常适用于很多仪表应用。温度是测量最多的物理参数，而且传感器选择随着准确度要求、耐用性、成本以及与所测量介质兼容性的不同而不同。价格便宜的NPN晶体管非常适用于要求一次性传感器或那些需要大量传感器的应用。

[p]

误差预算

用LTC2991进行远程温度测量可保证提供±1℃的准确度。图2显示了在最坏情况下0.7℃误差所导致的指示湿度误差，以及显示了在最坏情况下0.7℃误差与来自压力传感器的最坏情况误差合起来所导致的指示湿度误差。这个误差范围处于干湿计方程本身的准确度范围之内。如果需要更高的准确度，那么可能需要编制一个配有湿度计算图的查找表。

基于监视解决方案LTC2991的干湿计

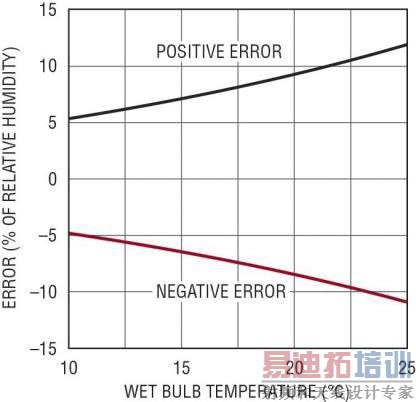

图2：最坏情况下的误差

试试这个吧！

LTC2991演示电路板(DC1785A)的软件还包括一个湿度读数计算程序作为小礼物，该软件就在凌力尔特QuikEval软件套件中。

演示电路板须按照图1所示连接。简单地在DC1785A软件的安装目录中增加一个名为“ tester.txt”的文件就可获取读数。这个文件的内容无关紧要。在软件启动时，信息“Test mode enabled (测试模式已启动)”应该显示在状态栏中，Humidity(湿度) 选项会出现在Tools (工具) 菜单中。然后，可以将湿度读数与相对准确度级别类似的传感器 (例如: 薄膜电阻器和电容器) 进行比较。

基于监视解决方案LTC2991的干湿计

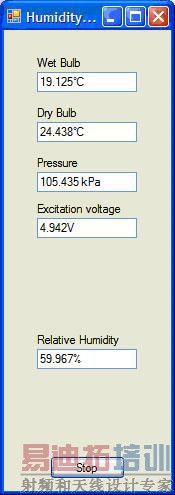

图3：LTC2991演示电路板(DC1785A)的软件还包括一个湿度读数计算程序作为小礼物，该软件就在凌力尔特QuikEval软件套件中。
