直流电源技术标准简介

【编者按】电力系统直流操作电源是电源技术应用的一个重要领域。随着技术的进步，直流操作电源经历了相控整流器、镍隔电池直流屏向阀控密封铅酸蓄电池组、高频开关整流模块、微机监控技术的变化。这一技术进步，使我国电力工业中的直流电源系统得到了更新换代，为电网的安全可靠运行自动化管理作出了贡献!

为了使广大设计工程师和运行人员更好地掌握直流操作电源，我们特编辑一组文章，在本期及下期刊物中陆续登出使大家更好地学习相关标准，了解这一技术的进程。在编辑工作中。引用了《直流电源》杂志的部分文章，该刊主编顾霓鸿先生对我们的编辑工作给予了指导，在此深表感谢!

　　一.概述

国家电网公司直流电源技术标准(简称企标)是为规范国家电网公司生产设备管理，提高输变电设备的运行水平，在对近5年直流电源设备评估和广泛征求意见的基础上，依据电力行业标准DL/T459—2000《电力系统直流电源柜订货技术条件》及相关蓄电池、电磁兼容试验、直流系统设计技术规程等国家标准、电力行业标准、国家电网公司电力生产设备评估管理办法、预防直流电源系统事故措施、关于加强电力生产技术监督工作意见等文件编制完成的。企标对直流系统设备的技术条件、订货、监造、出厂验收、现场验收、现场安装、试验方法等提出了具体规定。

电力行业标准DL/T459-一2000《电力系统直流电源柜订货技术条件》是在电力工业部组织的镉镍直流屏联合设计、微机控制直流电源柜设计之后，由于电力电子产品的更新，直流电源装置技术的迅速发展，对变电站无人值守的需要，1999年由电力行业高压开关设备标准化技术委员会提出并归口，中国电力科学研究院高压开关研究所负责起草编制，于2001年1月实施。直流电源系统主要南充电装置(变流器或整流器)、蓄电池、直流馈电三大部分组成。所以该标准是以蓄电池、电力电子技术、半导体变流器、低压成套开关设备和控制设备、电磁兼容试验、直流系统设计技术规程等国家标准、电力行业标准为依据，结合电力工业发展需要而制定。电力行业标准规定了直流电源柜的技术要求、试验方法、包装及贮运条件。

国家标准CB/T19826—2005《电力工程直流电源通用技术条什及安全要求》是由量度继电器和保护设备标准化技术委员会提出并归口，国家继电器质量监督检验中心负责起草编制。该标准是以蓄电池、继电器、电磁兼容试验、直流系统设计技术规程等国家标准、继电器行业标准为依据而制定。此标准是属于制造类标准，本应由全国低压成套开关设备和控制设备标准化技术委员会(天津)或全国电力电子技术标准化技术委员会(西安)提出并归口，由天津电气传动设计研究所或西安电力电子技术研究所起草。而现即由国家继电器质量监督榆验中心负责起草编制。由于标准制定没有天津电气传动设计研究所、西安电力电子技术研究所、中国电力科学研究院参加，所以造成该标准技术要求低于国家强制性标准及相关专业技术要求。

为宣贯同家电网公司直流电源系统管理规范，因上述因素，对现实施电力行业标准DL/T459—2000《电力系统直流电源柜订货技术条件》及2006年7月将实施国家标准GB/T19826—2005《电力工程直流电源通用技术条件及安全要求》和《国家电网公司直流电源技术标准》(简称企标)的技术要求做相应比较，大致分以下几部分说明。

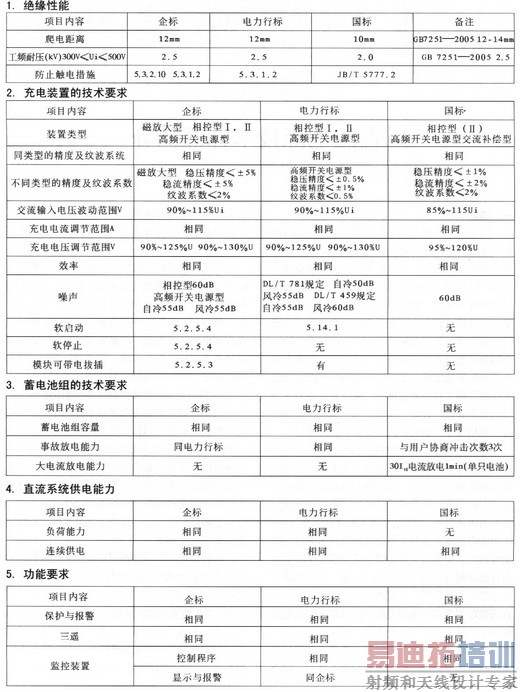

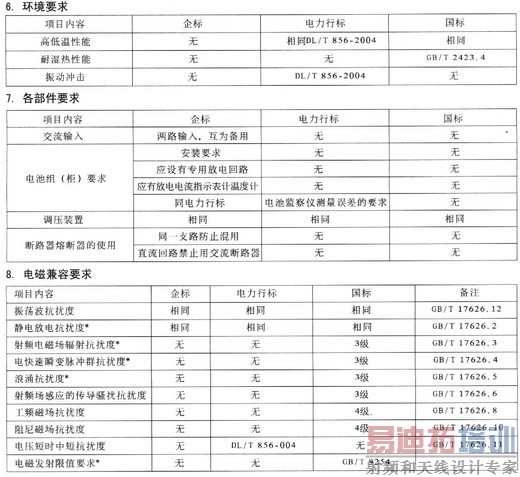

　　二.技术要求比较　　

　　

 　　三.综合评价

1.《企标》与电力行标DL/T459-一2000《电力系统直流电源柜订货技术条件技术》指标一致，所以型式试验与出厂试验项目是相同的。

2.《企标》从运行可靠性角度提出对直流电源柜应有两路交流输入，互为备用的功能。对蓄电池的安装、摆放、通风散热、蓄电池放电回路都提出具体的技术要求。

3.《企标》对断路器、熔断器使用、配合、辅助报警提出具体的技术要求。

4.GB/T19826-2005标准名称中“安全要求”与内容不符。从内容来看只是一般标准中对绝缘、介电性能、温升、防护等级的要求，此内容叫“安全要求”有些牵强。

5.GB/T19826—2005标准中“安全要求”的爬电距离、介电性能的要求低于国家强制性标准GB7251.1—2005(1997)《低压成套开关设备和控制设备》的规定和企标与电力行标的规定。

6.GB/T19826一2005标准中“术语和定义”纹波电压、纹波系数与引用标准GB/T2900、33—2004《电工术语电力电子技术》的规定不符。企标及电力行标与GB/T2900、33—2004《电工术语电力电子技术》的规定是相同的。

7.GB/T19826—2005标准中“充电装置的技术要求”充电电压调节范围、噪声的技术要求低于企标与电力行标的规定。

8. GB/T19826—2005标准中“蓄电池”大电流放电能力，如果是对蓄电池组检验，它具有危险性和不可操作性，尤其是对大容量蓄电池。如果是对单只蓄电池检验，它是无法代替蓄电池组的性能。而直流电源系统需要考核的就是蓄电池组的性能。

9. GB/T19826-一-2005标准中“合闸冲击放电”(是企标的“事故放电能力”)是当用户要求时，需进行此试验。“蓄电池大电流放电能力检验”具有危险性和不可操作性，那么蓄电池组机械寿命、蓄电池内部故障如何考核。

10.GB/T19826—2005标准中增加相当部分电磁兼容性能要求，直流电源设备有其自有的特性和要求，电磁兼容性能是一种电子仪器的通用要求，不同仪器有不同项目、不同等级的要求，不能以继电器代替其它电气设备，有越俎代庖之嫌。

11.GB/T19826一-2005标准中“结构及工艺要求”都是见JB/T5777.2—2002《电力系统二次线路用控制及继电保护屏通用技术条件》规定，但此标准对柜体散热通风、蓄电池的安装、摆放、断路器的飞弧问题、发热元件的安装只字没提，而在企标与电力行标、尤其是GB725 1.1—2005(1997)《低压成套开关设备和控制设备》做了详细的规定。

综上所述可看出，国标GB/T19826—2005《电力工程商流电源通用技术条件及安全要求》今后在电力系统很难有效实施。

　　四.现有的直流电源电力行业标准

电力行业直流电源标准化T作归属电力行业高压开关设备标准化技术委员会管理，中国电力科学研究院高压开关研究所负责直流电源技术标准起草编制修订工作。产品标准是指导产品生产的规则，标准的制定涉及用户的要求和制造的可能性，它能限制落后产品的牛产和指导更新技术的发展。从GZD系列直流电源柜联合设计开始，相应的电力行业标准也随之产生，1991年第一个直流电源标准DL/T459—1991《镉镍蓄电池直流屏订货技术条件》发布。并随着直流电源技术的进步，标准不断修订和制订，到目前为止已执行的有下列电力行业标准：

DL/T637—1997阀控式密封铅酸蓄电池订货技术条件;

DL/T459—2000电力系统直流电源柜订货技术条件;

DL/T724—2000电力系统蓄电池直流电源装置运行与维护技术规程;

DL/T781—2001电力用高频开关整流模块;

DL/T856—2004电力用直流电源监控装置;

DL/T857—2004发电厂、变电站蓄电池用整流逆变设备技术条件;

DL/T5044-2004电力工程直流系统设计技术规程;

DL/T5120-一2000小型电力工程直流系统设计规程。
