管理22NiCd/NiMH电池的快速充电控制器(04-100)

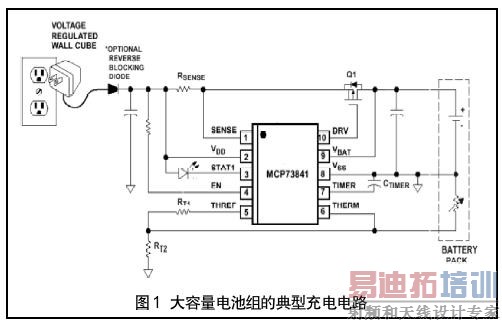

因为22NiCd/NiMH(镍铬/镍氢)电池是普遍存在的，所以需要简单、便宜、小尺寸的兼容电池充电器。简单地修改一下16 NiCd/NiMH快速充电控制器的标准应用电路(图1)就可实现所需的充电器。

MAX712(或MAX713)充电1~16NiCd/NiMH电池而保持到电池负载的功率。允许跨接在电池端BATT+和BATT-的最大电压(±2V乘可编程电池数)限制电池数。但可以靠降低BATT+和BATT-之间的电压使IC感测的电池数小于实际所呈现的电池。置齐纳二极管与BATT+端串联可以做到这点。

因此，选择具有合适电压的齐纳二极管可以使电池数超过最大值(16)。对于22电池，把用于16电池的IC配置为：连接PGM1和PGM2到BATT-。
用10V齐纳二极管(D2)降低BATT+端电压(6×1.65V)。通常，齐纳电压VZ应等于所希望的电池数(本例为22)减16，然后乘1.65V：

VZ=(22-16)×1.65V

电源电压必须至少比最大电池电压大1.5V。对于每个内部电池1.65V限值的22电池而言，电源电压必须是22×1.65+1.5=37.8V或更大。中功率PNP通路晶体管(TIP32)馈送快速充电电流到电池和负载，而ZN3904晶体管防止IC的过量功耗，保持DRV电压在性能指标内。通路晶体管的功耗为：

P=(VIN-VBATMIN)×16×IFAST

对于大于250mA的快速充电电流，通路晶体管应有1个合适的散热器。

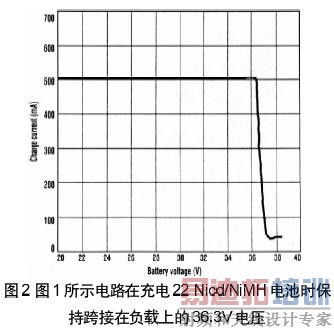

R1限制进入内部并联稳压器(V+端)的电流。选择R1值使得在最小dc输入电压时至少通过5mA，R2值限制进入DRV端的电流小于100mA。系统工作图线示于图2，示出22NiMH电池以0.5A充电电流快速充电模式下充电。随着电池达到满电荷，充电器进入涓流充电模式。在整个充电周期，其负载电压保持在36.3V(22×1.65V)。■(冰)
