临界导电交错模式PFC控制R2A20112原理及应用
1 引言
对于高于25 W照明产品和高于75 W具有开关电源的电子设备功率因数校正(PFC)已成为一项强制性要求。PFC有多种分类方法,根据PFC升压变换器电感器电流流动方式,主要分为连续导电模式(CCM)和临界导电模式。CCM-PFC可实现高达0.995的功率因数和低于5%的总电流谐波失真(THD),但电路拓扑复杂,成本较高,而临界导电模式亦称转换模式(TM),其优点是电路拓扑简单,但不能达到超低THD,而且电磁干扰(EMI)较大。Re-nesas公司最近推出的R2A20112单片IC,是一款采用交错方法的临界模式PFC控制器。基于R2A20112的临界模式交错双相PFC升压变换器,可缩减输入/输出电容及EMI滤波器元件尺寸,提高轻载条件下的效率,使电子照明产品和数字电视、PC及人门级(entry level)服务器等消费类应用产品IEC1000-3-2、EN61000-3-2标准和能源之星(Energy Star)等规范要求。
2 引脚功能及主要特点
R2A20112采用16引脚SOP和16引脚DILP无铅封装,引脚排列如图1所示。
R2A20112各个引脚功能见表1所列。
R2A20112的主要电气特性如下:最大允许电源电压Vcc(max):24 V;参考输出电压VREF:5 V(1±3%);欠电压锁定(UVLO)启动电压VH:10.5 V±0.7 V;UVLO工作关闭电压:VL:9.3 V±0.5 V;UVLO滞后电压VYSUVL:1.2 V+0.5 V。
R2A20112的主要功能如下:升压变器换控制带临界导电模式;交错控制;过电压保护:模式1:动态过电压保护对应于负载变化引起的电压上升;模式2:静态OVP对应稳压丰的过电压;反馈环路开路检测;主/从变换器独立过电流保护(OCP);280μs的重新启动定时器。
3 工作原理

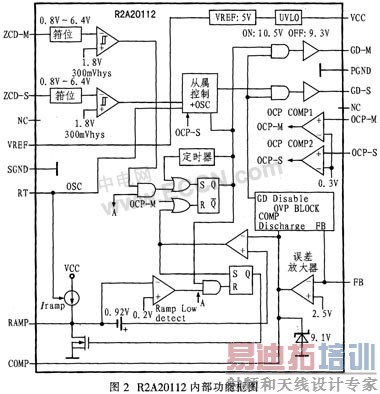

R2A20112的内部功能框图如图2所示。交错临界PFC控制器含有主从2个零电流检测器(ZCD-M/ZCD-S)和2个MOSFET驱动器(GD-M/GD-S)。与常规临界模式PFC控制器不同的是,R2A20112不仅含有乘法器,而且带有振荡器,因而具有CCM-PFC的某些特性。

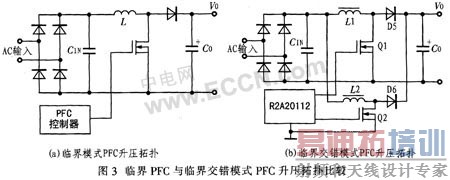

临界导电PFC升压拓扑图如图3(a)所示。图3(b)所示为基于R2A20112控制IC的PFC升压拓扑。由图3(b)可以看出,电路含有主从2个PFC开关(Q1与Q2)、2个升压电感器(L1与L2)和2个升压二极管(D5与D6),输入和输出电容(CIN与C0)共用。
R2A20112控制2个升压PWM电源变换器,每个变换器的电感电流斜升到峰值时,则关断PFC开关(MOSFET),直到电感电流衰减至零为止。一旦电感电流降至为零,MOSFET再次导通,开始新的开关周期,电感电流从零开始再次斜升。开/关循环产生基角波电感电流,一个开关周期中的峰值电感电流IPK(t)与导通时间TON和瞬时AC线路输入电压VAC(t)确定电感值L为
平均输入电流为峰值电感电流的一半,即:
由于平均输入电流正比于AC输入电压,从而实现电流波形整形,即功率因数校正。由于两个PWM输出相位差为180°,导致两个升压变换器输人和输出纹波电流大幅减小,可选用小尺寸的输入和输出电容,改善EMI特性。
4 应用电路

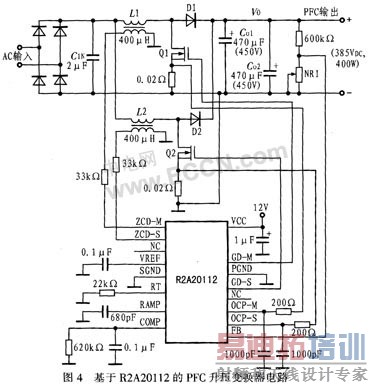

基于R2A20112的40 W通用AC输入临界交错模式PFC升压变换器电路图如4所示。其中,CIN为输入电容,用于滤除高频电感电流;C01、C02为输出储能电容;Q1、Q2分别为两相升压变换器的主/从开关;L1、L2分别为主/从升压电感;D1、D2分别为主/从/升压二极管;L1、L2的附加绕组分别为主/从零电流检测(ZCD)传感器。
电感器(L1、L2)是电路中的关键元件。PFC升压变换器AC输入电压范围为85 V~265 V,DC输出电压V0=385 V,输出功率P0=400 W,若效率η=90%,最低开关频率fmin=40 kHz,计算电感值。

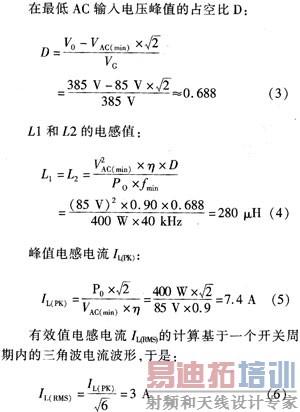

平均输入电流IAVG可按式(2)计算:
在最高峰值AC输入电压上,每个开关周期之后复位ACD比较器,L1和L2的辅助绕组应至少提供2 V的电压。L1和L2与附加绕组匝数比为:
5 结束语
在临界导电模式交错工作的PFC控制器R2A-20211,为两相PFC升压变换器产生180°的输出相位差,减小输入和输出电容的纹波电流,并降低EMI。交错两个PFC方案,是一种创新PFC方法,倍受业界关注。
