反激电源仿真波形

录入：edatop.com 点击：

　　

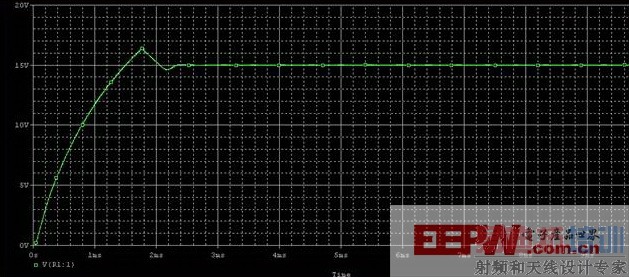

　　图1是输出电压波形，我们可以看到输出电压存在过冲，要解决这个过冲可以在芯片COMP端外接一个软启动电容。接下来给大家看下在这个过冲阶段电路其他地方的波形。

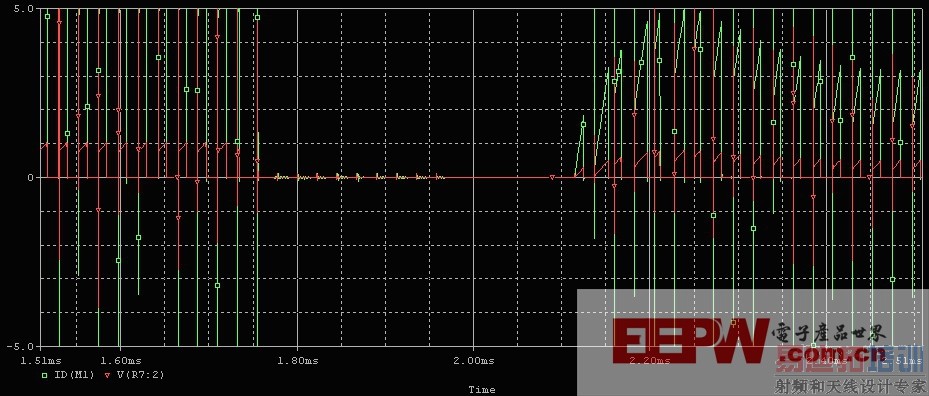

　　图2是采样电阻上的电压和次级二极管上电流的波形，从此图我们可以看到芯片内部电流检测比较器工作的两个极端：在电压比15V低很多时，采样电压达到极限1V关断，在电压过冲阶段，比较器负端输入电压为0，所以导致输出脉冲占空比近似为0，开关管一直关断，输出电流完全由输出电容提供，直到过冲结束。
