[ ]国外高手打造“山寨”太阳能电池板

录入:edatop.com    点击:

据Olino网站报道,来自荷兰的玩家因考虑到经济危机,而且市面上太阳能电池板还是相对比较昂贵的问题,决定自己手工打造属于自己的太阳能电池板。他认为所遭遇到的主要挑战就是如何将该板打造得能够经得住热,冷和冰雹数年。下面看看他是如何完成的吧!

  购买太阳能电池

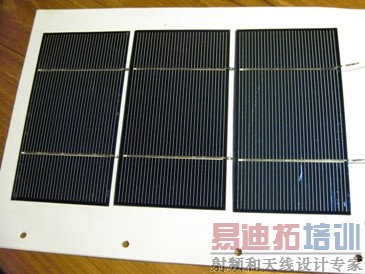

在2008年10月份笔者从eBay购买了100块太阳能电池(Solar Cell)。后来笔者发现他们仍然很昂贵:100块电池花费了300欧元包括邮费。每块电池能输出1.98W的功率,请看下图:



经过一些试验和讨论,笔者发现eBay上出售同样的太阳能电池的卖家(他给的规格是每块输出功率为1.75W),但是稍微受损。笔者决定买下500块,共分为三种品质。但是卖家并没有细数这些电池,共给笔者发了620块,经过仔细挑选仅有500块合适。这是个不错的交易,便宜了许多,而且剩下的100多块还可以用来练习焊接和加工。

[p]


  620块太阳能电池

  打造首款小型太阳能电池板

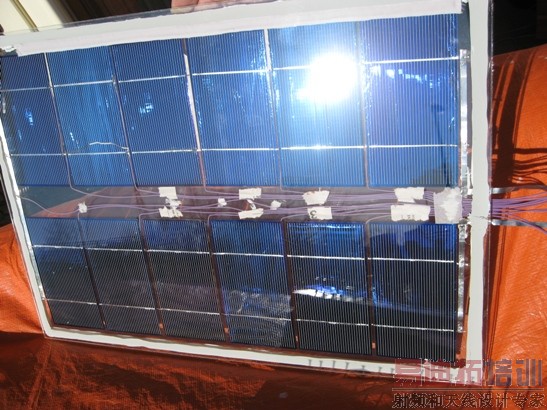

从焊接技术开始(建议动手前先练习几次),现在笔者首款小型的试验小板准备完毕!重点和挑战就是将太阳能电池100%进行密封:不能漏水漏气。对笔者来说最便宜的解决方案就是双玻璃板构造,电池设在两块厚玻璃板之间。整个电池板由12块太阳能电池组成,每块0.55V。在下面的图中你可能看到一些紫色的电线,这些线用来连接各块电池。


[p]

  首款太阳能电池板

  首次在阳光下测试

笔者必须得说的是,开始我还担心这块电池板能否真的可以产生电力。但是在笔者加入一颗可变电阻之后(帮助笔者寻找最大能量点),最后太阳开始驱动了电池板(阳光不是很充足因为在二月初),然后笔者开始进行实地测量:15.5W。根据规格该电池板应该最大能提供12X1.75W=21W,玻璃约带走了10%的能量,如果没有玻璃估计能提供17W的功率。相信到了夏天,该测量结果会更高,有望接近预期规格数值。笔者采用了普通的4mm玻璃,基本上没耗费什么成本。你可以看看四周有没有旧房子留下的玻璃,真正用在太阳能电池板上的高等货不仅昂贵,而且难找。

  电池板在阳光下受到热量的影响

在笔者首次测量中,笔者发现太阳能电池板温度升高很快,特别是外壳的背面,而这些太阳能电池和玻璃板是用胶水粘合的。该板厚度为12mm:两块板共8mm,中间剩4mm。所困扰笔者的问题是前后挡板的温差,这直接导致出现不同程度的膨胀,给密封带来了压力。现在笔者使用和工业上太阳能电池板所使用的粘合工具,但是笔者还是很担忧。其中的一个解决方案就是减小太阳能电池板,使膨胀导致的张力保持在最小范围。

  改进

解决温度问题的另一个方案是将两板之间的间隔做得更小。这样前板和后板之间的温差能尽量减小。笔者的第二块太阳能电池板(下图)和之前的大小一样,但是前后板的间隔不同:减小到1.5mm,笔者还利用到铜绕组线前后板间隔缩小到:1.2mm。最后将间隔缩小到1.2mm至1.5mm之间。所以在内部还存在一些遗留的空气(包含湿气),可能导致冷凝的后果。所以笔者希望它的量越少越好。



  改进后的太阳能电池板

  首个成果

底线就是如果每个电池的输出功率能达到1.75W,从成本上来算,笔者花费每欧元可以获得1.2W的功率(甚至更低)。而这个价位的电池板不可能能连续使用20年,但是这当然也是我的目标!
