MAX774／MAX775／MAX776系列反极性开关集成稳压器

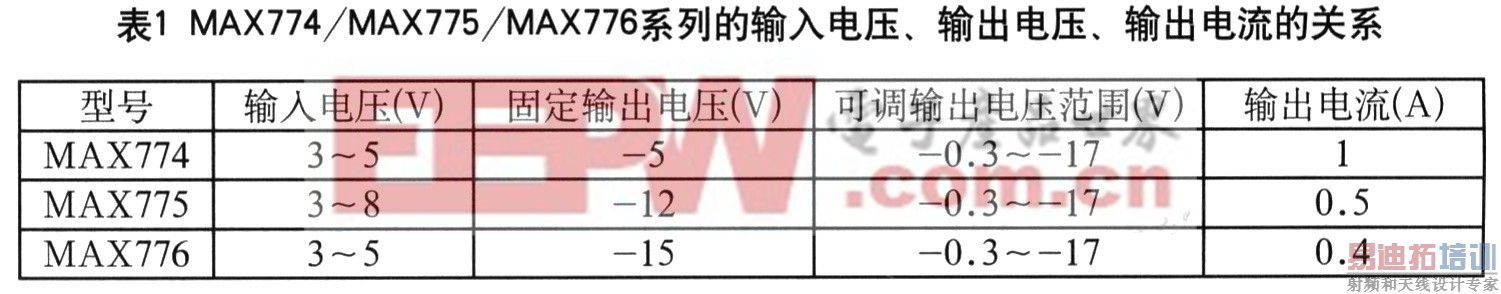

MAX774／MAX775／MAX776系列是反极性开关集成稳压器，输入电压为正极性，而输出电压为负极性。每种型号的集成稳压器除可构成负电压输出稳压器以外，还可以通过外接电阻分压器构成输出电压连续可调的开关稳压器。MAX774／MAX775／MAX776系列的输入电压、输出电压、输出电流的关系见表1。

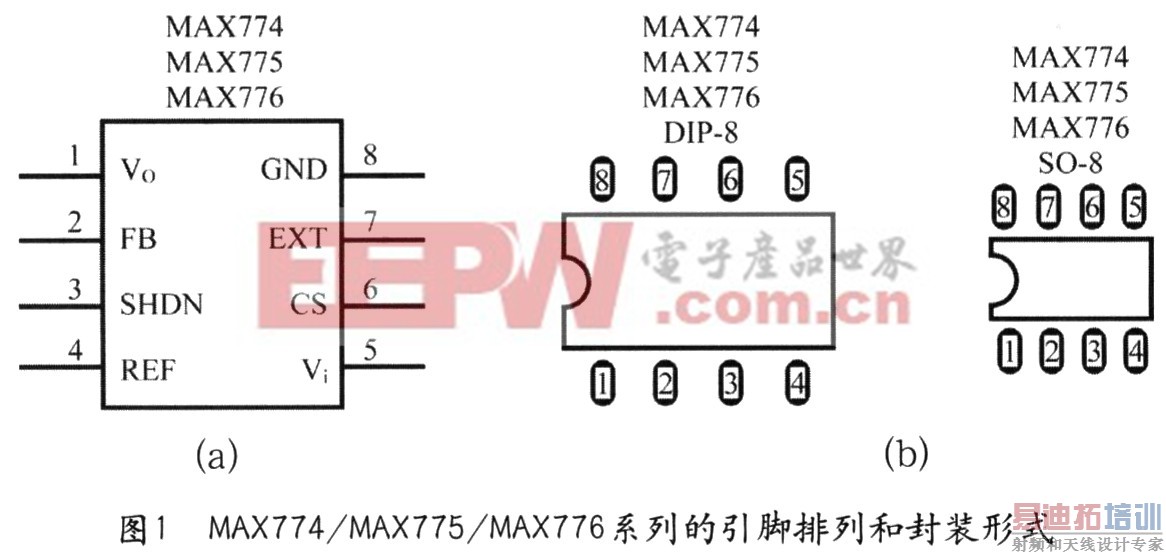

MAX774／MAX775／MAX776系列的引脚排列和封装形式分别如图l(a)和图l(b)所示。

MAX774／MAX775／MAX776系列的引脚功能见表2。

从表2可以看出，利用引脚3(SHDN)可以遥控电源的开启和关断。图2给出了MAX774／MAX775／MAX776系列的固定输出电压的开关稳压器电路。其中图2(b)即为遥控开关式。

在引脚2(FB)外接电阻分压器可以构成输出电压可调的开关稳压器，见图3。同样，在图3(b)中，利用引脚3(SHDN)可以实现电源开关的遥控。

图3中，输出电压为Vo=(VREF一VFB)R2／R1。在图2和图3中，输出电容C4按下列要求选择：当采用MAX774时，C4为330 F／10V；当采用MAX775／MAX776时，C4为120μF／20V。
