走线为什么显示很细，宽度类似鼠线？
录入：edatop.com 点击：

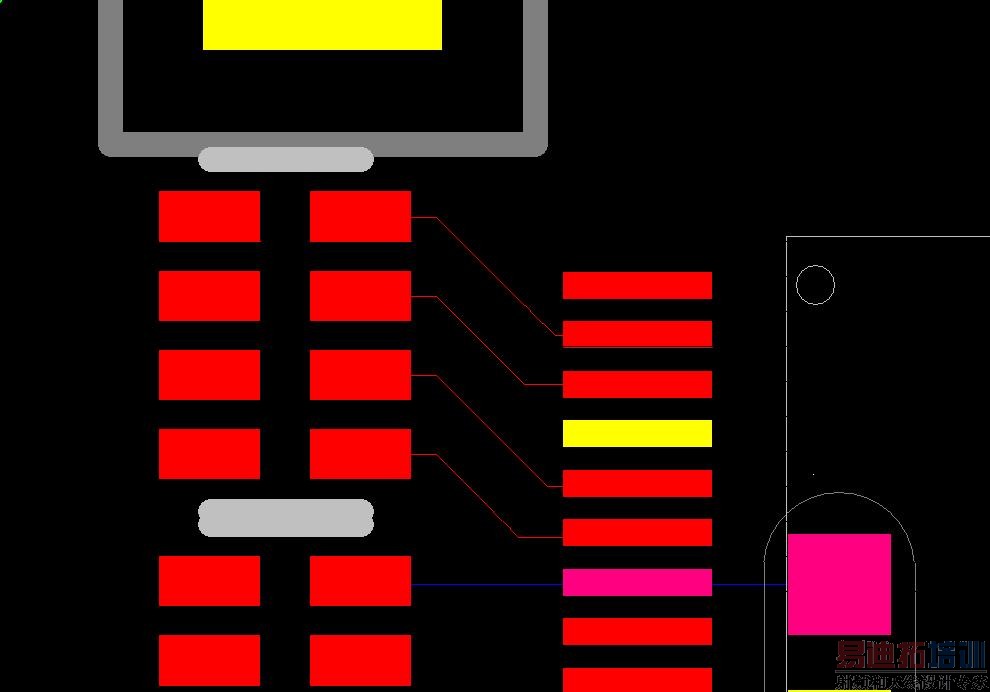

如附件所示，我的PCB走线显示很细，类似鼠线。但在导出GERBER后，走线宽度与我设计的一样。请问这是否由于元器件摆放时重叠导致有告警？就这样走是否会有问题？
你输入快捷键“R 0”试试。
关注中！
应该是options下global里面有一项min display设置有问题，改成0.1就可以了。
你的走线宽度小于minimum display的值，它就会以中心线显示，将minimum displayr的值设小点就可以了．
4楼正解。
