pads layout如何修改元件part type？(图）

录入：edatop.com 点击：

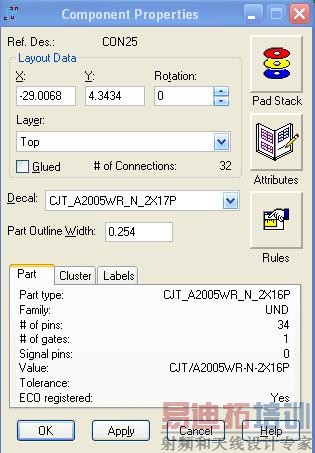

就是一个连接器，本来是32引脚的，现在电路板已经画好了，想把32引脚的修改成34引脚的，于是选中32引脚元件然后右键edit decal，把它修改成34引脚的封装，这是可以的，可是怎么修改元件的part type呢？part type 里面仍然显示是32引脚的名称而不是34引脚的名称，怎么修改呢？

到底怎么修改元件part type呢？在不修改原理图的情况下？

需要在原理图里选中要更改的元件，然后进行元件编辑就行了

swap pin

在ECO模式下增加个34PIN元件再按脚位与32PIN元件一一增加网络连接，最后删除32PIN元件
