同样类型的VIA，灌铜后有的却显示没有连通

录入：edatop.com 点击：

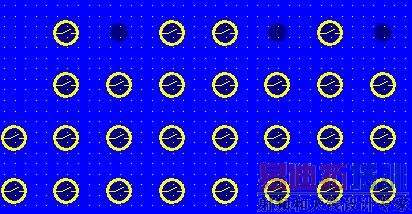

同样类型的VIA,灌铜后有的却显示没有连通,这是为什么?PADS2007

via的属性中Plane Thermal要勾上

同样类型的VIA有的却显示没有连通有的却连通

也遇到过,不知原因,但是要是将连接方式改为桥接方式,就不会提示.

什么是桥接方式？

drill pair里没有把相应的via加进去。设一下就OK了。

在drill pair里把相应的 via加进去了,还是不能解决

是将连接方式改为桥接方式,就不会提示

哦，碰到过，在2005里把via的stitchin属性去掉就行了，在2005里如果设置了这个属性，2007里根本不能选中这种via,必须重新回到2005里把这个属性去掉才行。
