有个非常奇怪的问题帮我解决一下,万分感谢

录入:edatop.com    点击:
[upload=jpg]UploadFile/2009-9/200991610143935695.jpg[/upload

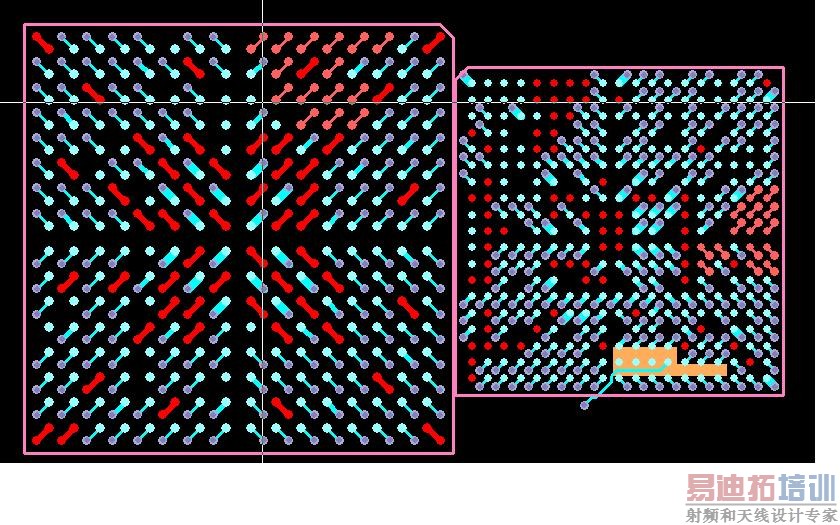

帮我解决一下问题: pads中自动打孔,为什么一个BGA可以很好的完成,但是另外一个BGA的GND net 没有自动打孔呢?在线求解?



加亮位红色的是GND

看看是不是安全间距不够?

请问楼主,这个BGA自动打孔的功能是如何实现的?可否告知一下,谢谢先!

应该是GND还有电源信号设置了其他规则,改了解 应该可以,如果有问题可以加568792228,PADS和ALLEGRO 都可以的
