分享个PADS作品---百兆以太网交换机

录入:edatop.com    点击:

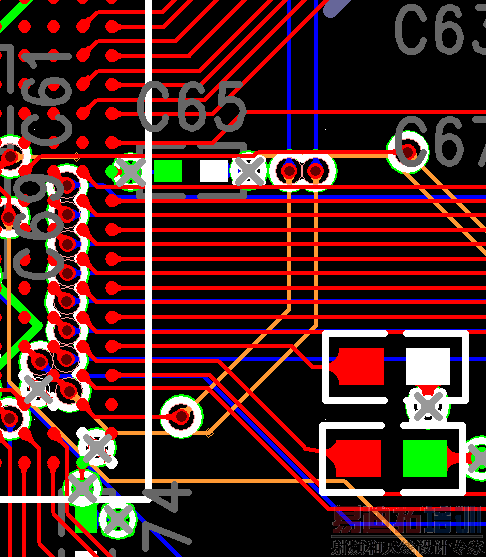

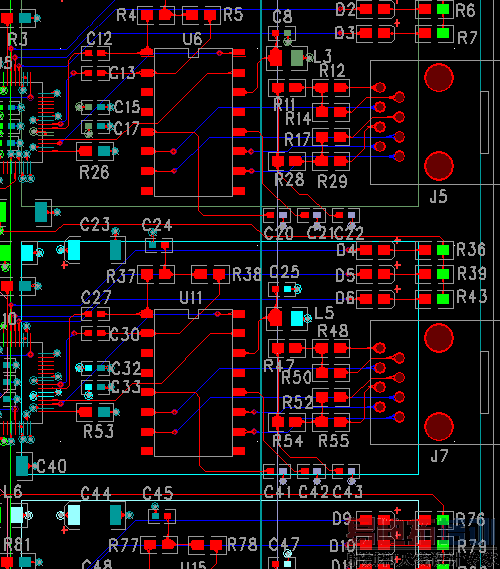

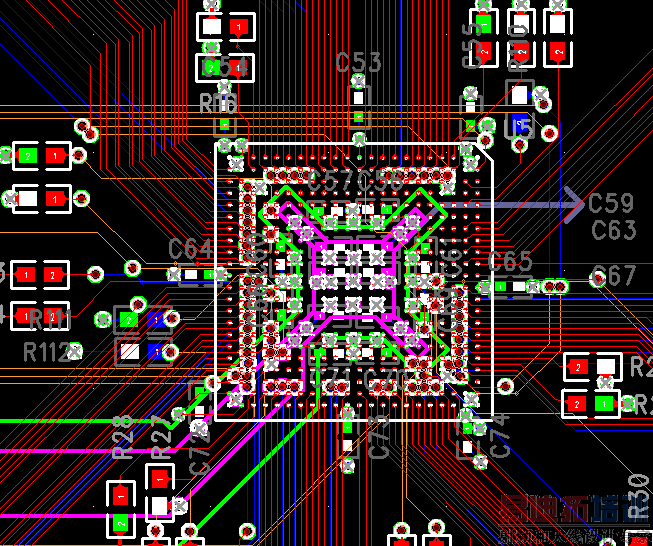

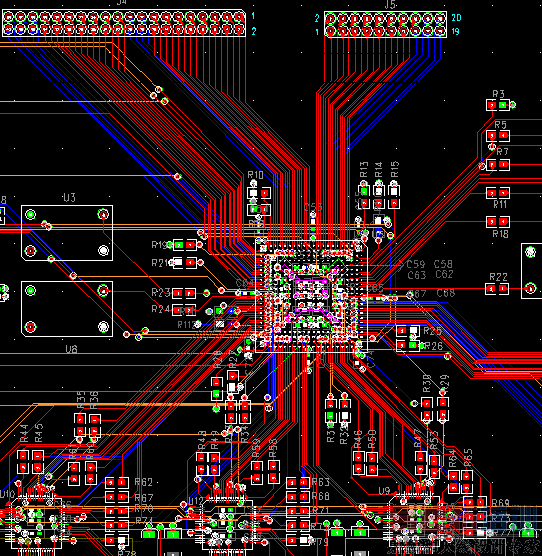

刚完成不久,硬件还没焊上去,软件也准备有了,不过这都是师傅的。这板子是六层板,俺花了一个月才完成的。从一点都不懂到布完成这么多线的板子,自己都觉得不可思议``呵呵上图:整体效果图`````不能上传本地图片。




芯片列表:U1 OSC
U2 XCF04S
U3 MAX3221
U4 MAX812
U5 LXT972A
U6 H1012
U7 W77LE58P-PLCC >> LXT972A
U8 XC2V1000-FG456_2
U9 MAX3221
U10 LXT972A
U11 H1012
U12 MIC29301-3.3BU
U13 MIC29302BU
U14 LXT972A
U15 H1012
U16 OSC
U17 OSC

我还不懂得编软件进这板子里`````

晶振低下有走线,另外,电阻离晶振输出有点远。

妈的,标题党,要整整点实际的。那么多空地方你们老板就同意洗板了吗?

线都一样粗吗 太松了吧

请教你的扇出是软件自动扇出还是手处理动扇出的呢学习了谢谢

LS:线是手工布的,问:扇出是啥玩意板子是比较大的,已经确定面积了,布局当然松点

我们都是把四层变双层的,你们老板大方!

是设计阶段,还没生产,不知有没有市场...

从一点不懂到布完,花了一个月时间,强!这精神不错!我也是新手,问个问题,为啥线都那么细呢?
