各位,铺铜时一直出现这个问题咋办啊

录入:edatop.com    点击:

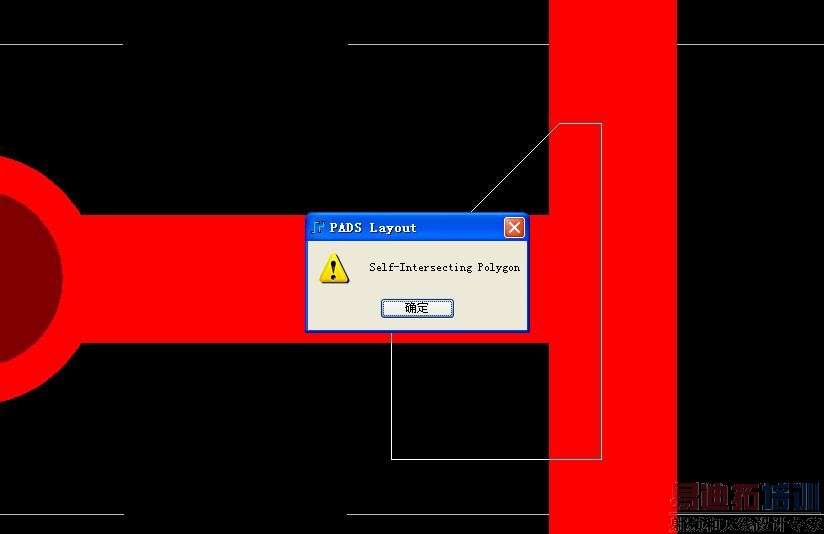

[求助][原创]各位大侠,铺铜时一直出现这个问题咋办啊!,没法铺铜

呵呵手工走两根线好了

提示是啥意思?

将铺铜的区域稍微弄大一些,或者将线宽设为10就可以了,如果线宽太宽的话就会出现这种情况。

把girl弄大点

支持加两根线就行了`

图形有交叉,一般是线太宽造成的。

参数设置一下就好了。Preferences => Drafting => Default 数值改小。总之,Copper多边形的边不能比设置的数值还小,否则图形画不出来,就出现你这种情况了。
