CR533X提高CC模式电流精度的方法之探讨

本文主要讨论CR533X提高CC模式电流精度的方法。CR533X在CC模式中必须首先确保以下四个条件：（1）工作在DCM模式；（2）从输出端反馈到INV端得采样电压小于2V；（3）COMP电压输出为高电平；（4）芯片工作频率满足f=1/(2×Tdemg) ，其中Tdemg是芯片的退磁时间。

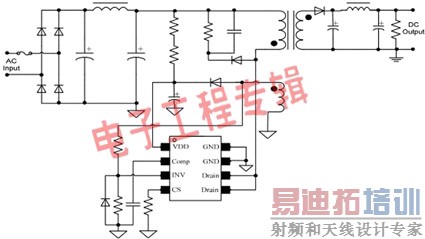

图1:CR533X典型应用电路原理图

首先在忽略条件（4）只满足前三个条件的前提下，说明CR533X系列芯片实现输出横流的原理：

其中I_out是CC模式的输出电流，L_p是变压器初级电感量，I_p是CS端峰值电流， f是芯片工作频率， V_out是输出电压。

CR533X通过采样从输出端V_out反馈到INV端的电压来控制芯片工作频率f，并确保两者之间成线性关系，即V_out越大工作频率f越大，也就是说使f/V_out保持不变，从而在L_p和I_p恒定时使得输出电流I_out恒定。可以通过修条的方式确保不同芯片之间I_out的一致性，遗憾的是L_p由变压器绕制确定，并且不同变压器的L_p偏差具有随机性，这就影响了CC模式输出电流的精度，因此要想达到±5%的精度，还必须想办法补偿由于初级电感量变化而引起的CC模式输出电流变化。

CR533X系列芯片通过确保芯片工作频率满足f=1/(2×Tdemg)来补偿不同变压器的L_p偏差，从而提高CC模式输出电流的精度和一致性。从实际测试来看，CR533X能够补偿变压器L_p大概±10%的偏差。在忽略了输出整流二极管正向压降、输出线压降以及其他相关因数影响的前提下，推导加入变压器L_p补偿以后CC模式输出电流公式：

首先由变压器正负伏秒数相等可以得到：

根据

最后将式（2）带入式（1）可以得到：

由公式（3）可以看出：加入变压器L_p补偿以后LED输出电流只由变压器初次级匝比N和CS峰值电流决定，与变压器初级电感量没有关系。如果在使用当中发现工作频率不满足f=1/(2×Tdemg) ，那么可以在确保CC模式输出电流I_out不变的前提下，通过降低N同时增大I_p来确保芯片工作频率满足f=1/(2×Tdemg) 。

成都启臣微电子有限公司供稿
