用于工业超声设备的高压方案

录入：edatop.com 点击：

摘要：目前大多数超声发射IC都是针对医疗应用设计的，不一定满足工业需求。工业应用中，如非破坏性试验(NDT)、流量计、声纳等，通常具有不同的电压、电流、频率要求。Maxim的高压(HV)产品由于具有很大的灵活性，可广泛用于工业设计。本文介绍了MAX4940四路高压数字脉冲发生器和MAX4968高压多路复用器(MUX)的各种应用。

综述

MAX4940高压数字脉冲发生器

图1给出了MAX4940的基本功能图，其中包括4个通道的高压数字脉冲发生器(图中只画出了4个通道中的一个)。

●S1和S2开关(分别连接VPP_ 和VNN_)具有200V耐压和2A驱动能力。

●S3开关(数据手册中称为箝位开关)具有200V耐压和1A电流驱动能力。

●数字脉冲发生器可以工作在双极性和单极性应用，支持下列应用：

[V_PP, V_NN] = [+100V, -100V]双极性脉冲

[V_PP, V_NN] = [0, -200V]单极性负脉冲应用

[V_PP, V_NN] = [+200V, 0]单极性正脉冲应用

●INP_和INN_ 分别控制开关S1和S2。

●INC_控制开关S3 (箝位)，但也受S1和S2制约。大多数应用中，INC_不需要驱动，可以始终将其保持高电平，而只驱动INP_和INN_。此时，每次S1和S2关闭后,S3都会激活。

用于工业超声设备的高压方案

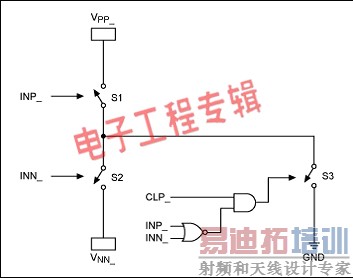

图1. MAX4940功能图
