Power Logic转Layout的几个问题

录入:edatop.com    点击:
报告如下:
Reading file -- D:PADS Projectspadsnet.asc
ATTRIBUTE VALUES
PART C1
Warning: Attribute type PACKAGE not found, free text attribute assumedATTRIBUTE VALUES
PART C10
Warning: Attribute type Voltage Rating not found, free text attribute assumedATTRIBUTE VALUES
PART U23

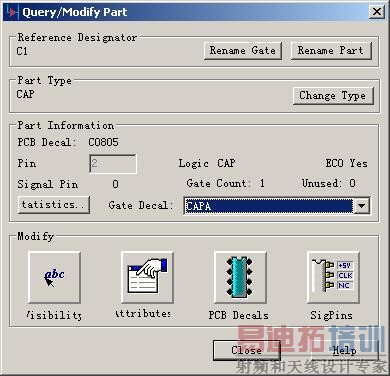

Warning: Attribute type Part Type not found, free text attribute assumed**INPUT WARNINGS FOUND**C1是0805电容 C10是电解电容 U23是功放 封装是照着下图的part type和part decal做的 C10和U23的图没放上来 应该是没有输入错误的 做了两遍都是这个警告提示 可能是有别的原因 因为在LAYOUT那边器件已经显示出来了 大家帮忙看下这些提示是什么意思?该怎么解决? 谢谢了

其余的问题都解决了 就这3个不知道是什么原因 请大家帮忙忙 这厢谢谢了先

传上来看看,我帮你

麻烦大家帮忙看看

各位帮帮忙

其中的C1是晶振两个谐振电容之一 C2是其中另一个 在从LOGIC到LAYOUT过程中 C2没有问题 但是C1出来这么个警告Warning: Attribute type PACKAGE not found, free text attribute assumed 把C1封装重新做一遍也不行 把C2复制过去也不行 麻烦大家帮忙分析下到底是什么原因? 感觉这个问题比较隐蔽 再就是warning是不是不影响LAYOUT?能不能先不管(无ERROR BAD)?
