PADS LYOUT铺铜问题,江湖救急啊

录入:edatop.com    点击:

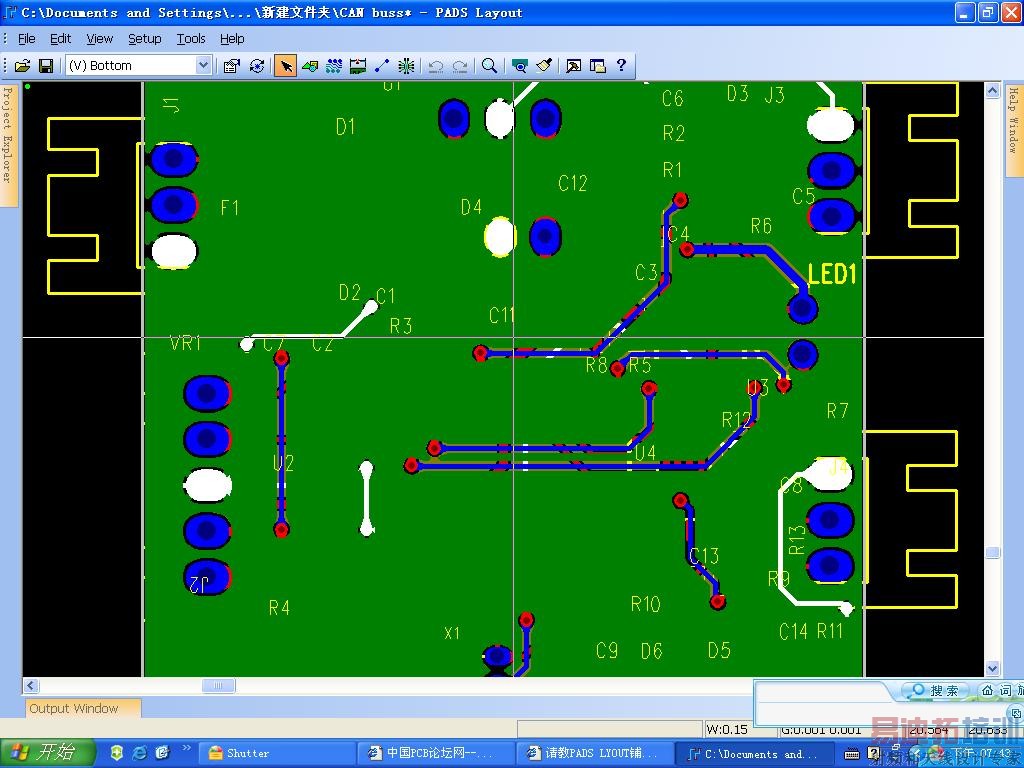

为什么我在铺铜时总是出错.当我画灌铜外框时它颜色总是绿色的,而我设的颜色不是绿色的啊,还有就是灌出来的铜都是短路的.请就手指教,谢谢!
EvErqiT5.rar

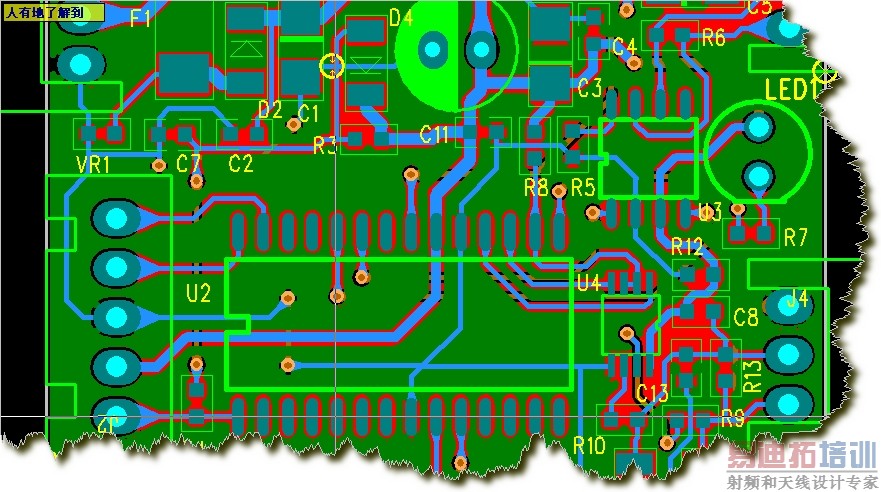

没有问题啊,有一个地方短路,

都是短路吗 是不是由于没有定义网络



谢谢有机会能看你的板 你再试 我这里没出现你所说的问题

本人试过没有任何问题,你说的铺铜(COPPER)总是绿色,你现在这个板底层设的就是绿色,另设其它颜色也可以,短路就更谈不上了,你是不是把地网络的当成短路了,它本来就是跟大铜皮一起的啊?

二楼所贴图片是有一处短路,这个是走线时没开DRC引起的,只要把短路处的那根地连线删除掉就好了。

谢谢各位的指点,问题解决了,再次感谢!
