关于原理图的PART TYPE高级问题
录入：edatop.com 点击：
在原理图的PART TYPE里,PAD PIN数为字母??如三极管,B,E,C有人见过吗?怎么改为数字啊?谢谢！
点元件----右键-----选 Visibility----在弹出的菜单里选"Pin numbers"如下图:
右键 没有Visibility？
我是说在原理图的PART TYPE里,PIN number为字母,怎么把这字母B/E/C改为数字1/2/3呀?
我做的一个三极管可以显示1，2，3，也可以显示e,b,c,
在做库里更改即可。
是在PADS LOGIC中吧
可以在元件库中编辑.

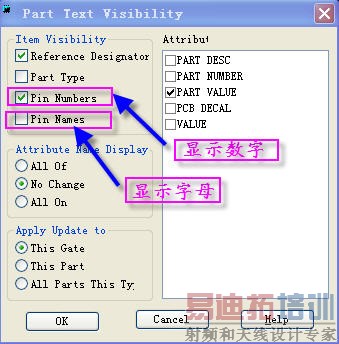

可以在元件编辑中进行.，见下图。把第一个位置的勾去掉就改好了，在第二个位置想显示什么就填什么。
大家努力，楼会更高！人会更充实！
