PADS2007 元件丝印层用铜皮画问题
录入:edatop.com 点击:

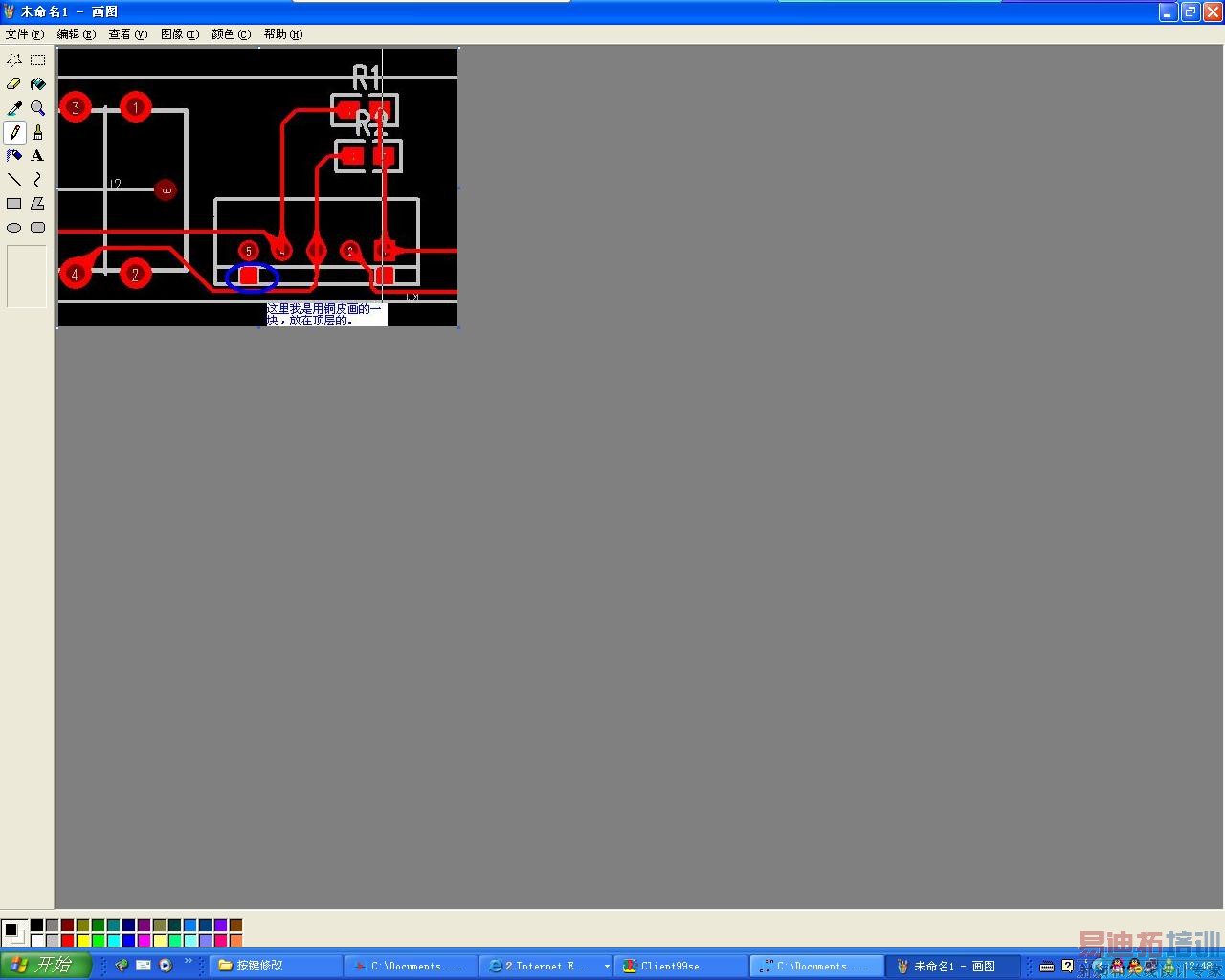

请问,我在做元件丝印的时候,用铜皮在顶层画了块铜皮。目的是想在那个位置等板子做出来后,在那个位置是一个小的白块。在DECAL 环境里没有问题,我导入到LAYOUT 环境中就出现了问题,导线碰到铜皮的时候走不过去。请问我要做成图中的丝印效果要怎么做呢?谢谢!
不明白!
在丝印层画铜皮。
是不是要在26层用铜皮画就可以啊?
把你画的铜皮放在SILK TOP层
