Copper不能覆盖上去
录入：edatop.com 点击：

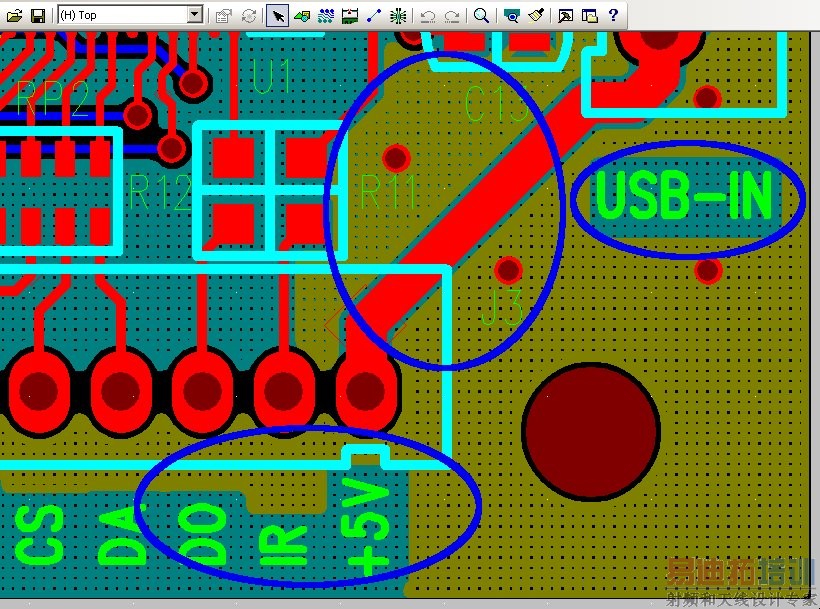

如下图的蓝色椭圆区域所示，为什么“USB-IN”，“+5V，……”Copper不能覆盖上去，而“R11，J3”就能覆盖？谢谢！
是不是你的元件的名称usb in +5v 放在TOP层 元件的名称应该放在丝印层
楼上正解！
哎呀，谢谢大家！
大家努力，楼会更高！人会更充实！
