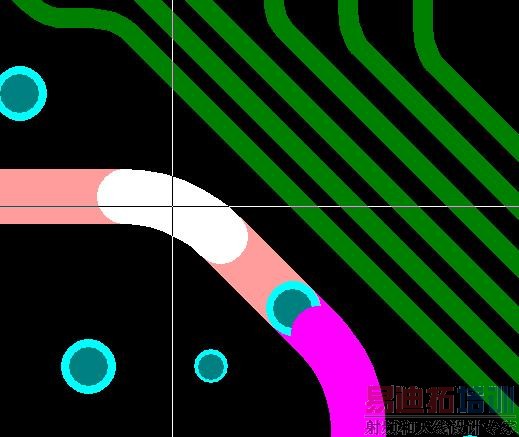

图中的弧线怎么弄出来

录入:edatop.com    点击:

add arc

走完线导角也行,或者是在router里面拉弧也是可以的

请问PADS layout里面有这功能吗?

回答上面问题:pads layout有导角(圆弧)功能在optionsmiters下选arc和135度(根据你要导角线的角而定的),然后退出,跟着就是点击要导圆弧的角,鼠标右键点击Add Miter完成了.

Router里面简单多了,按如下操作:点击要导圆弧的角,鼠标右键点击stretch arc完成了即可

走线的时候点右键Add Arc也可以的

大家努力,楼会更高!人会更充实!
