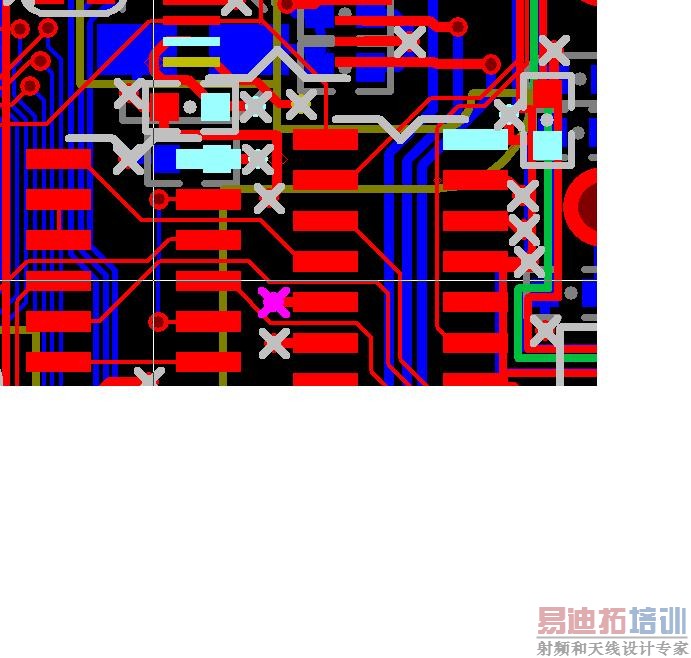

图上那些白色的X是什么东西啊 ?

录入:edatop.com    点击:

表示该vias和内层或中间层的网络有连接

怎么去掉呢 ?又是怎么加上去的?

求解决

你可以到设置层中修改它的层属性

我把所有层的颜色都关掉 这些白色的X还在真是蹊跷

setup-->preferences-->Split/Mixed plane-->Show General planeIndicators (勾選會顯示)

哦 谢谢啦

大家努力,楼会更高!人会更充实!

学习了
