AUTOCAD转到POWERPCB为何会部分错位？
录入：edatop.com 点击：

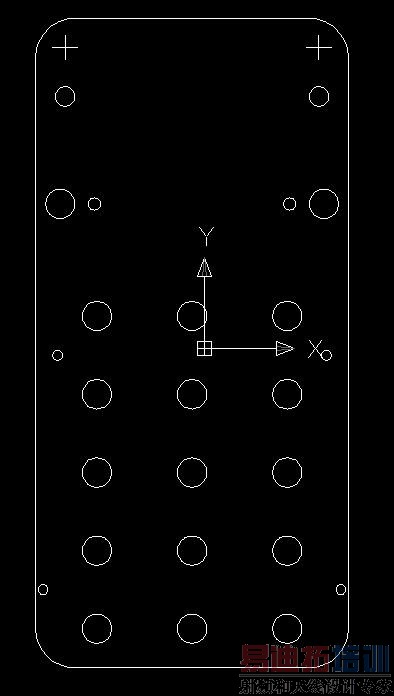

这是原图，比例好好的。
导入到POWERPCB，那些小圆相对于边框移位了？在AUTOCAD中查看边框和这些小圆都属于“图层0”。何故？
导入到POWERPCB，那些小圆相对于边框移位了？在AUTOCAD中查看边框和这些小圆都属于“图层0”。何故？
只遇过全部错位的，部分错位还没见过
