PCB校验clearence时怎么会有这些错误？

录入：edatop.com 点击：

附上源文件的acs v5.0格式的文件（在两幅图片的后面）
感觉pads 的校验不是很好，可能是我没有理解他的校验方法吧

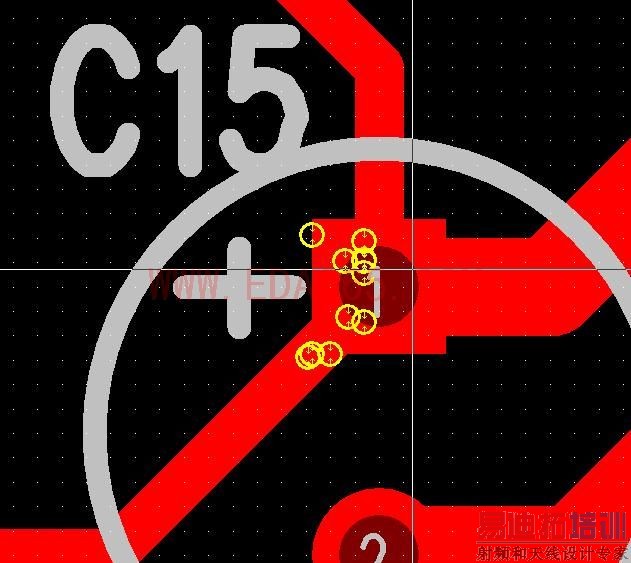

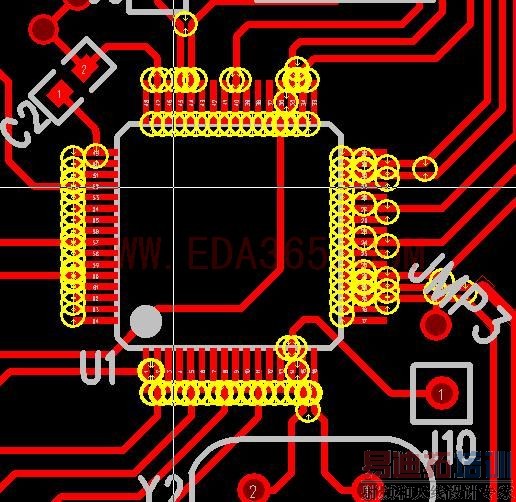

在我最近画的一块小板中，检查clearence时，有如下图的错误提示，还是大虾解释一二。

clearence 是间距校验。你看看你 designrules 里面设置的对不对。

是不是大于了IC 的 pin 之间的安全间距了。
traces之间都有错, 好好查查间距吧.

估计是你的IC封装没做好

yhtonline
我设置的rule如下：

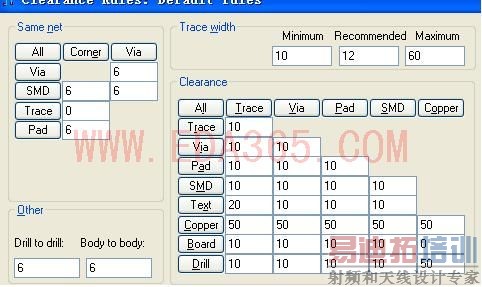

全局的rules:

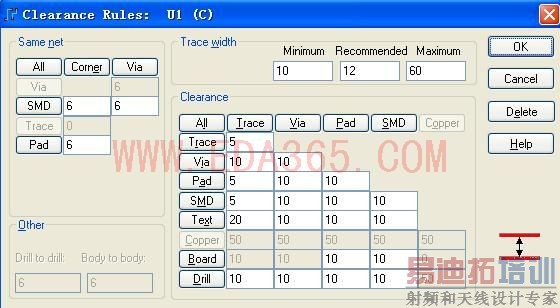

元件U1的rules:

shandianleo
这个地方也会有问题？还请明示

加我QQ. 我们谈, 看你的短信息,
你 pad 到 pad 的距离为10 mil ...可是看你的设置, pad的宽度也就是10mil 左右. 2个pad 的间距怎么也没10mil 吧...(你走线设置为10mil) ...怎么能不错..

SMD和SMD之间以及SMD和TRANCE之间的间距应设小点哦，我一般设7mil。

多谢楼上各位的帮忙
