做封装合并的问题

录入:edatop.com    点击:
在做PCB封装的时候,一个焊盘与铜皮进行了合并。但为什么在CAM SOLD层里面看不到铜皮的那一块,CAM选项里面有勾上。不知道何缘固。请大虾指点。我现在都是在SOLD层画一块铜皮与其重叠。

是不是没有把TOP或bottom 的PAD勾上呢?

合并以后属性是PAD,不是铜皮了,选PAD才能出出来的

当然有选。SOLD层不显焊盘那出什么哦。你们试试。

这样的焊盘我也做过啊,没有出现楼主这样的问题,还是自己仔细看看。

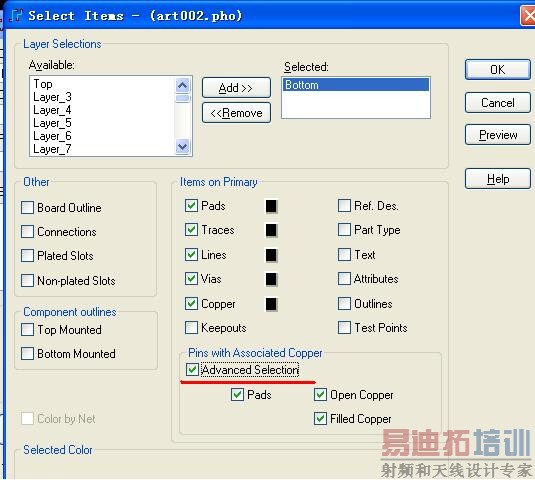

图中红线位置泥勾了吗?
