查看走线GERBER时出现的问题

录入：edatop.com 点击：

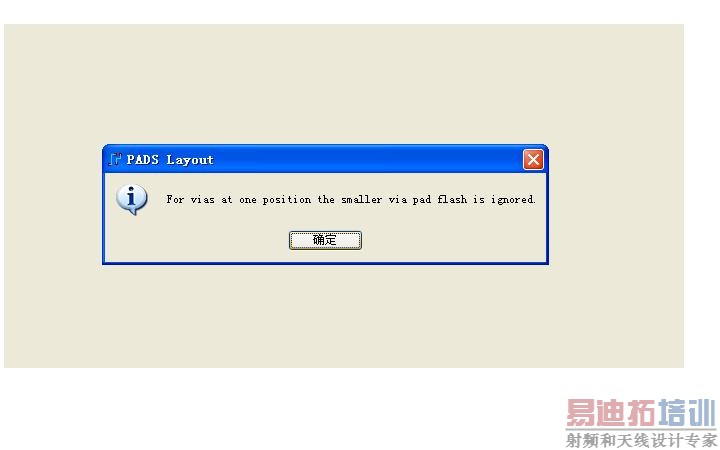

我们在开发一款数码相机，在修该PCB将生成GERBER 文件时，出现了问题，就是在查看走线层GERBER时，每查看一次就出现上面的对话框（这板以前修该过，没出现），一时找不出原因，不知是不是过孔设计有问题还是什么，各位大侠发表一下意见，谢谢！

一个小焊盘被忽略掉了我是一点不懂英语好像是这个意思哈哈

在CAM里的photo plotter setup下面的D-code看看有异常没?一般regenerate一次的话,就会自动更新所有走线层的Flash了.

原因是找到了，是BGA里的过孔出现了问题，焊盘加大就可以了，可是有点奇怪，前几回的也是一样却没有问题，这回修改是把2-5层换了一下，不会这里出问题了吧。其它想不出原因来。现在是焊盘加大会出现安全间距的错误，现在也不知如何是好呀.

上面的问题是找到了，可是不好解决，欢迎支招，谢谢！
