PADS里这个错误是怎么造成的？

上面两图是在layout里 一个是实际布局 白线示意处先前有连线 但是不知什么原因 线不见了 试着修改 出现错误报告 即另一图在Router里查看 错误提示如下
Integrity Test Error: Broken connectivity of pin pair PinPair C42.1-R87.1 of net N1055627
Integrity Test Error: Broken connectivity of pin pair PinPair L7.2-R87.1 of net N1055627
哪位晓得咋个回事啊！布线已经大致结束时检查时才发现的 不知多久出现的…………

估计是PCB文件损坏了.找回原理图重新Update一下网络表.

我用orcad做的原理图 用pcNav导入pads里的 可出此错后修改原理图后无法update 每次forward annode changes时 layout就自动关掉了…………

先把PCB文件导出为asc文件，再导入为新的PCB文件，手工导出ORCAD网络表，用ECN同步新的PCB文件

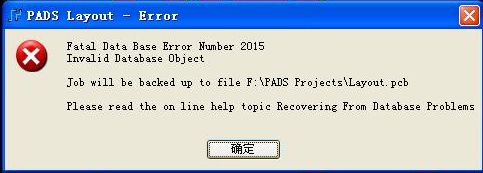

导出时把选项全选了再导入时先弹出segmentation fault detected 然后就是 fatal data base error number 2018 unrecoverable system error 接着layout就shutdown了…………

发现在ECO模式下倒是可以把线补上 就是不知道会不会有风险…………

打开文件，什么动作也不要做，输入i按回车，把删掉的那个网络重新连一下，如果出问题的网络是地或电源等多点连接的，请用原理图更新。这样的问题在pads里经常会出现。有时候导出asc再导入也未必好。

遇到过一次楼主的问题，解决办法是在router里把文件打开，保存后，用layout打开，OK。
