铺完铜厚保存并关闭后,

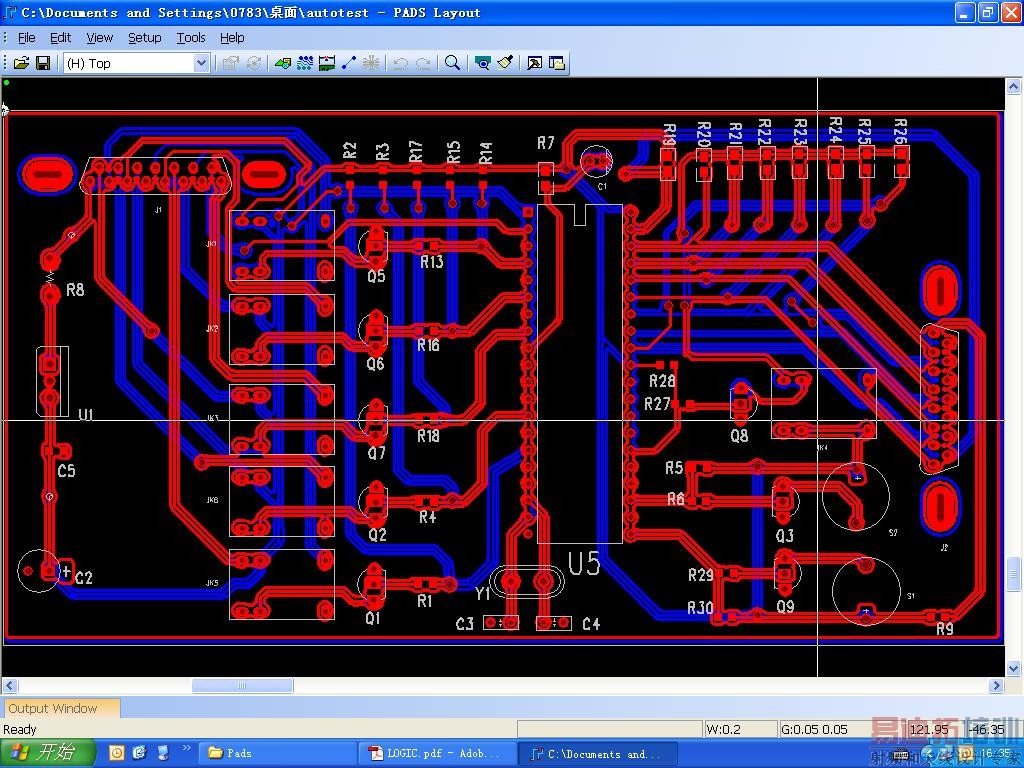

下次再打开就变成这个样子了,不知道是哪里出了问题,求高人指点。谢谢!




打开pour manager,选择hatch 项,点击start,就可以了!

保存完了以后,重新打开文件-点击“VIEW”-“NETS”-“COLOR TRACES BY NET”-“OK”.

看得出来,很有可能是你用了轮廓线功能了,就是你用了Tool /Outline Objects命令了。删除就可以了。谢谢

试过了,也不行

我没找到这个命令,难道是我装的软件不完整?

不会吧,我的可以。请高手吧。

po指令试试

以前也遇到相同的问题,这样显示网上说是减小文件大小。打开后再重新铺铜或用View / Nets / OK就好了

pads 存檔打開就是這樣子. 除非你是用 copper ( 不會自行避開, 要手動)只要如 樓上 說的就可以.( 打开后再重新铺铜或用View / Nets / OK就好了 )
