pads layout中这幅图表示什么意思?

录入:edatop.com    点击:

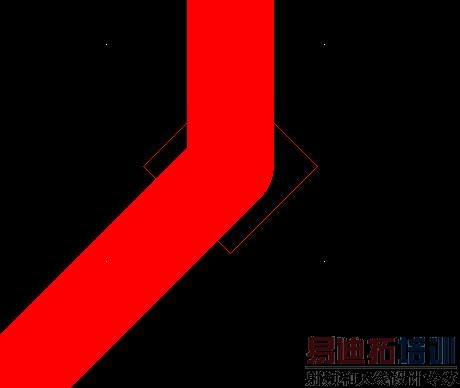

就是那个方框,表示什么意思?对板子有什么影响吗?应该怎样消除?

绝对不影响。消除很容易,tool-options-routing,在show tacks前把勾去掉,就OK!

谢谢2楼,问题是它表示什么意思呢?show tacks是什么东西?

好像是说方向错误吧,我也记不清楚了。..不过没关系的。 .不影响的。

晕,那是两条线的接头表示,是一条线的终点,跟结点原理有点类似

那个框对板子是没有影响的.

只是两条线的接头,如果你是一次性画完这个网络就不会有了,不影响最后的PCB制作,不过在设计的时候,看着不顺眼,所以我通常设置它为不显示,具体方法和一楼说的一样。

楼上说的不错,是你的走线方向和你层设置的走线方向不一致引起的,如你设的是水平走线,但实际是垂直的走线就会出现这个问题,对总个板子是没有什么影响的,可以不管它,也可按上述的方法来取消显示即可。

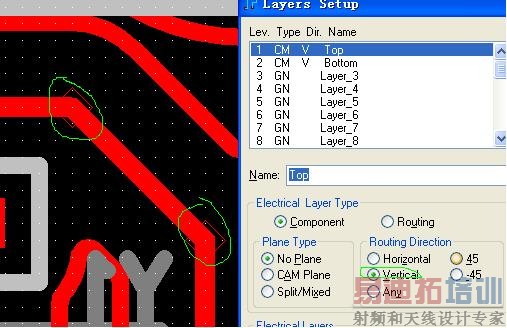

应该不是这个原因的吧?下图中我更改了可能的走线方向设置,但是我圈出的两个tack仍然是存在的

power Pcb 5.0.1中的tack与Pads2007中的tack意义不大相同
