AUTOCAD做的板框导入PADS一直是2DLINE，为什么啊？
录入：edatop.com 点击：
我用AUTOCAD做的板框，在Board_Outline_00层合成Board块。保存的是AUTOCAD200的格式。
导入padslayout后，还是2DLINE。
怎样才是Boardoutline?

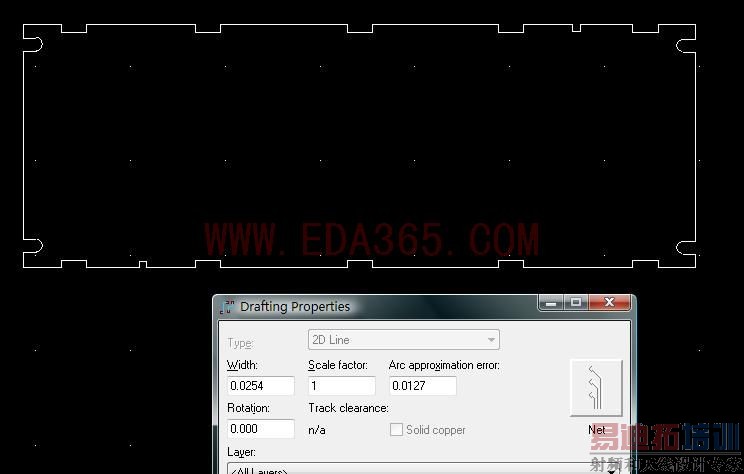

有教程上说，点击鼠标右键选择Properties…，在弹出的Drafting Properties 对话框中，在Type 右边的下拉框中选择Board Outline 选项，点击OK 按钮退出，如果没有问题的话，即可将此2D Line 转换为Board Outline。 可TYPE出是灰的，不可选。
小弟在此向各位达人求教了
导入padslayout后，还是2DLINE。
怎样才是Boardoutline?
有教程上说，点击鼠标右键选择Properties…，在弹出的Drafting Properties 对话框中，在Type 右边的下拉框中选择Board Outline 选项，点击OK 按钮退出，如果没有问题的话，即可将此2D Line 转换为Board Outline。 可TYPE出是灰的，不可选。
小弟在此向各位达人求教了
2DLINE也可以做板框的.
放在所有层.
谢谢已经搞定了 AUTOCAD做块之间 没有把合并
要做下合并再导入
