遇到一个棘手问题：大家如何在已画好的板框基础上再加一个槽
录入：edatop.com 点击：
遇到一个棘手问题：大家如何在已画好的板框基础上再加一个槽（如果在板内到好说）
就是在板边加一个开槽作为指示标识
是在板框器件布局布线都搞完之后有需新加的一个要求
我现在的做饭只是在画出一个框然后与原板框版边重叠，搞完还得再加上说明
这样做是否好呢？
还有什么好方法没
就是在板边加一个开槽作为指示标识
是在板框器件布局布线都搞完之后有需新加的一个要求
我现在的做饭只是在画出一个框然后与原板框版边重叠，搞完还得再加上说明
这样做是否好呢？
还有什么好方法没
选中板框需要开槽的那条线,点右键Add Corner再改坐标调整,虽然有点麻烦,但实用哈！
确实麻烦点
麻烦，是比较 麻烦
要我啊,我就畫完了再一段段地改坐標..

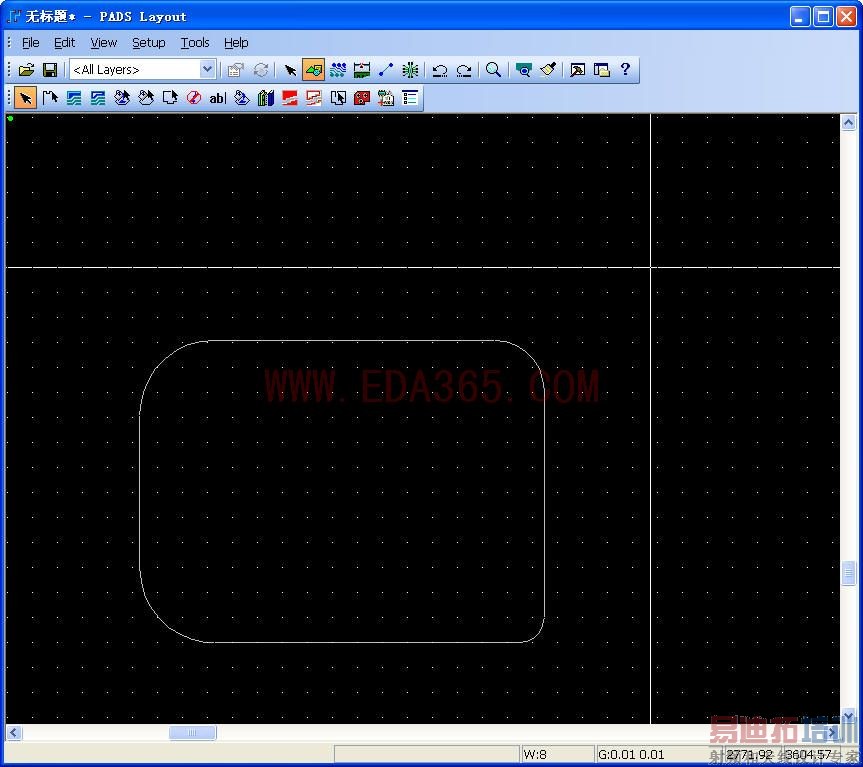

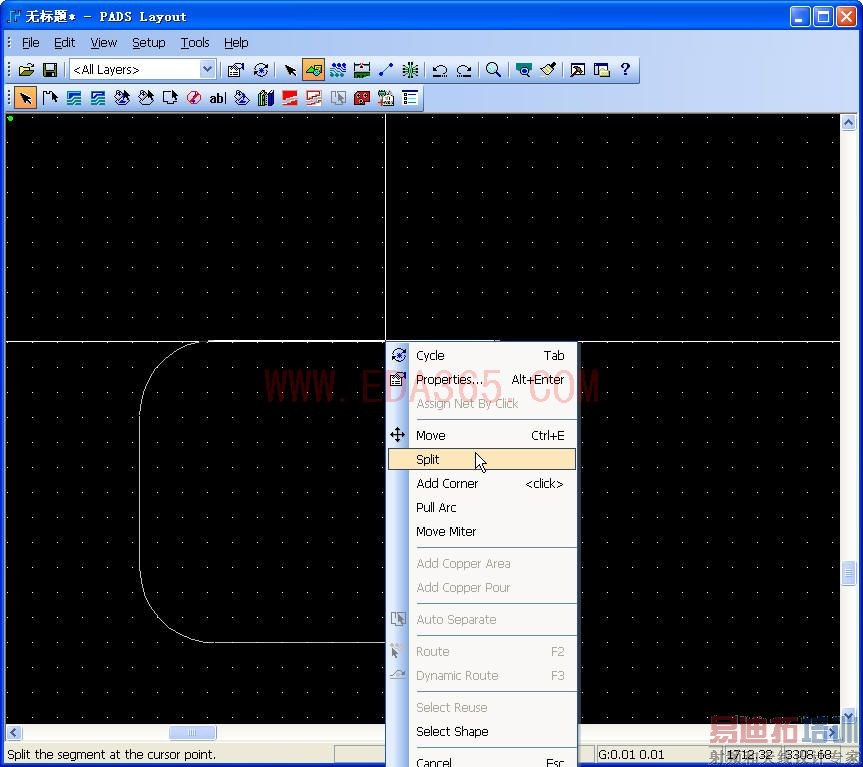

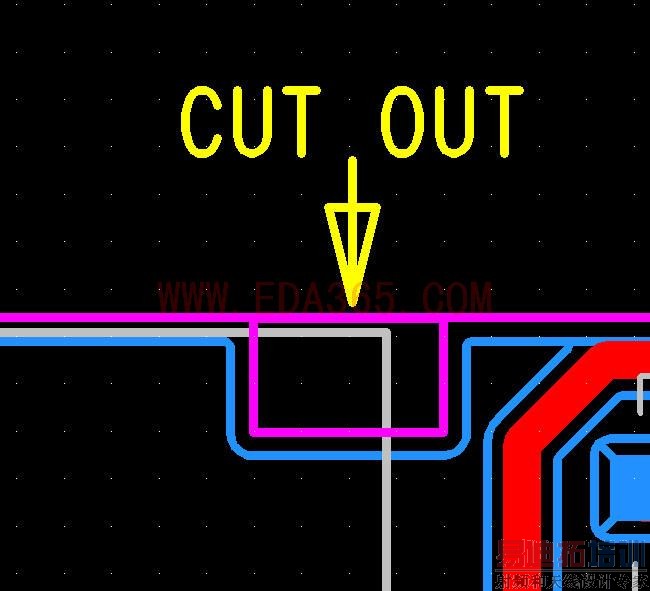

也可以选择board outline点击split 然后根据坐标重新画就可以啦 建议你在出CAM的时候 单独设置一层用作特殊板框的描述，以便CAM工程师理解

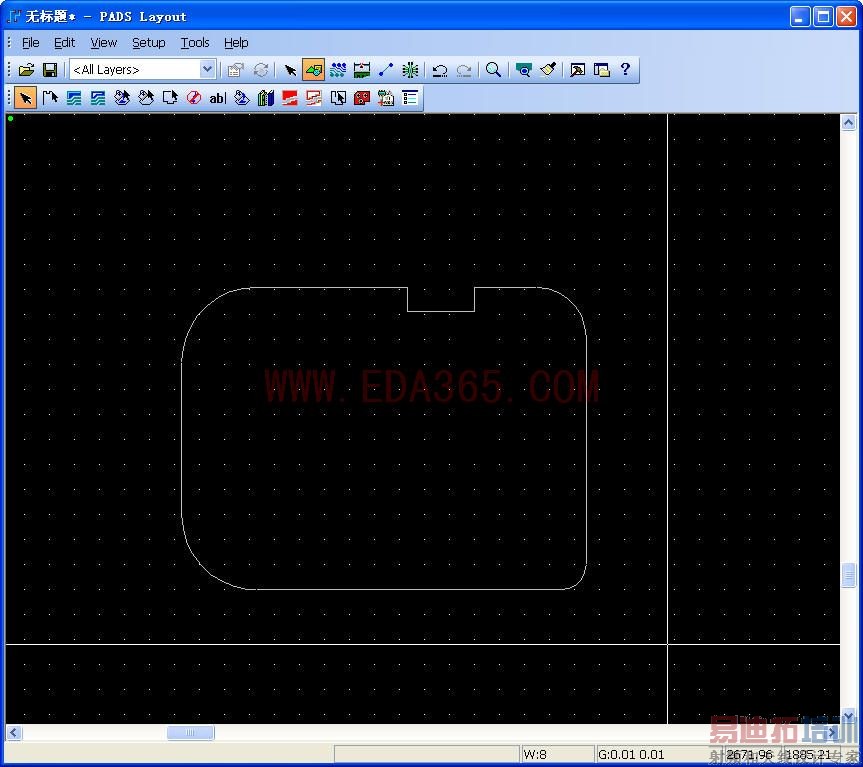

小技巧：你先AO，再split，此时不会产生斜线段，很好调整！
2楼楼主说的是
学习了
原帖由 frankyon 于 2008-9-16 12:45 发表 又学习了一下招谢谢 不顶不好意思！ 歷害 学习了 多学了一招.....
學習了
