PADS2005出CAM时候钻孔的问题?

录入:edatop.com    点击:

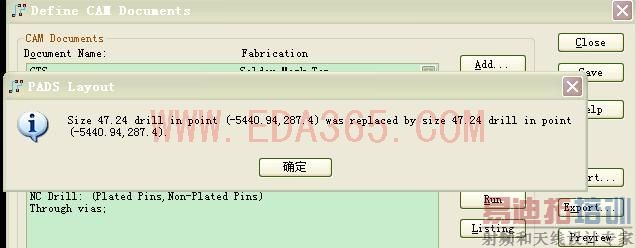

我在出CAM的时候,为什么总是出现如图所示的情况呢?

看不太清楚啊,再重新发一次吧

看不清楚图

怎么再加上去图片呢

[quote]原帖由 emanule 于 2008-11-8 10:00 发表

希望有大侠可以解释一下

好像是说.你的那个地方(-5440.94 ,287.4).有2个孔重叠了. 最后CAM只好取一个孔代替2个重复的过孔..
要不你在PCB里面输入S-5440.94287.4 .鼠标会自动到那一点.你看是不是这么一回事.

我看就是这么一回事.不 是好像.
你找到后.删一个孔.出CAM就不会有问题了.

对,是重孔的问题.该坐标有两个孔.
