怎样取消过孔的十子连接，我要全部连的
录入：edatop.com 点击：
怎样取消过孔的十子连接，我要全部连的，请教高手

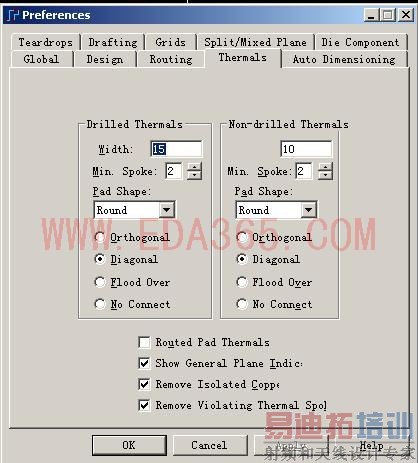

选FLOOD OVER,左右两边是通孔跟贴片类型,还可以具体根据焊盘的形状来分别设置覆盖形式.
谢谢你的回复，如果只是过孔全连，而焊盘仍然是花焊盘呢？
1、右键选择“SELECT SHAPS"，2、然后双击你所画的灌铜边框。3、在弹出的对话框中选择“PREFERENCES”。4在弹出的对话框中选中“FLOOD OVER VIA"即可。
選不中的話,先po一下..
楼上的都是高手！佩服
而贴片是覆盖过去怎么办呢?还有就是我已经打了屏蔽地过孔,在这种情况下,怎么只让类似与电解电容这样的插件元件有 花孔,其它屏蔽地或换层过孔是完全覆盖的;
那只能牺牲点形状了，你可以吧点解电容的焊盘做成椭圆的，接近圆形的椭圆应该安装上问题不大，然后SHAPE里面吧椭圆选DIOGNAOL其他选FLOOD OVER
但是能不能详细一点呢?最好截个图看看
