为什么pcb decay上的封装有电气特性的焊盘和无电气封装的线一个颜色呢？
录入：edatop.com 点击：
我以前用protel画封装,感觉挺方便,思路也简单,就是画各个层.
但是我用pads画的时候,发现1206的封装里面电气特性的焊盘和无电气封装的线一个颜色.都是红色

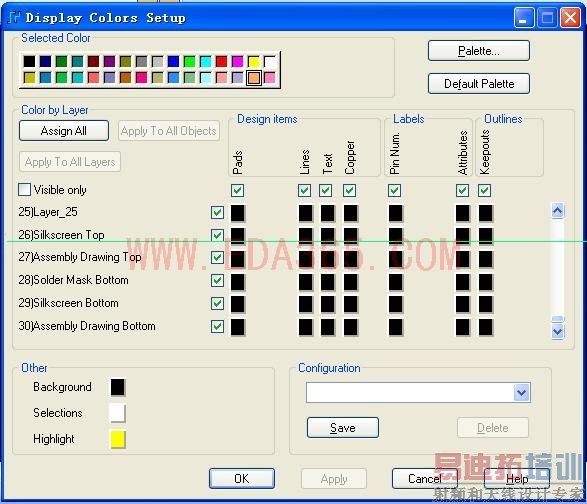

后来在设置颜色的对话框里,发现top layer里面和26层 silker screen top都有相应的pads,line,text选项,分别设置不同的颜色.
但是我就是糊涂了, top layer除了pads还有line,text?那他和silker screen top里面的line,text有什么不一样的地方呢.
表示元件外框的2D标记究竟在哪个层里面?
多谢了,
刚学pads,很多不懂的地方.
但是我用pads画的时候,发现1206的封装里面电气特性的焊盘和无电气封装的线一个颜色.都是红色
后来在设置颜色的对话框里,发现top layer里面和26层 silker screen top都有相应的pads,line,text选项,分别设置不同的颜色.
但是我就是糊涂了, top layer除了pads还有line,text?那他和silker screen top里面的line,text有什么不一样的地方呢.
表示元件外框的2D标记究竟在哪个层里面?
多谢了,
刚学pads,很多不懂的地方.
另外还有一个问题,我打开系统里面的1206,怎么发现 元件外框的layer属性怎么是
all layer? 表示元件外框怎么是all layer? 和protel相差很大呀.
