铝基板输出纹波噪声的测试方法

录入:edatop.com    点击:
开关电源的输出端存在差模和共模两种噪声,同时,测量纹波噪声时容易受到环境中随机噪声及电源辐射噪声的影响。因此,为了客观地测量开关电源输出的纹波-噪声,业内通常采用平行线测试法和双绞线测试法。邮电部推荐的双绞线测试法如图(1)所示;贝尔实验室推荐的针对半砖铝基板系列模块的平行线测试法如图(2)所示。

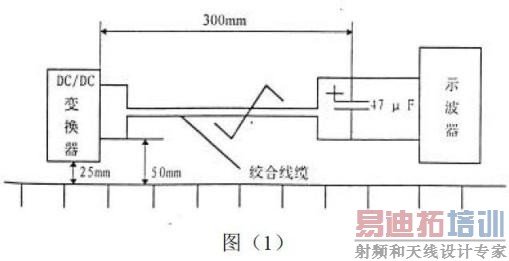

双绞线测试法

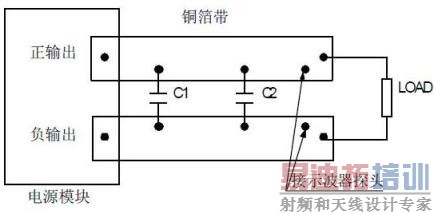

平行线测试法

对于铝基板,新雷能科技股份有限公司采用图(2)所示的平行线测试法。具体要求为:

1、两条平行铜箔带的长度为51mm(2in.)到76mm(3in.)之间。

2、两条平行铜箔带的间距为2.54mm(0.1in.)。

3、合理地设置铜箔带的厚度和宽度,确保电流在两条铜箔带的总压降小于模块输出电压的2%。

4、在铜箔带上距离模块输出端25.4mm(1in.)处安装高频特性良好的1uF 瓷片电容(X7R 或者X5R)或金属膜电容(C1)。在铜箔带的后端安装10uF(C2)钽电容。

5、在铜箔带上距离模块输出端51mm(2in.)到76mm(3in.)处安装测试点。V(+)测试点和V(-)测试点的间距为6.4mm(1/4in.)。

6、示波器采用20MHz 带宽测量。

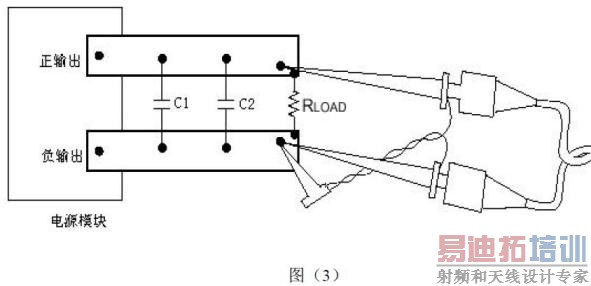

7、测试采用探头靠接法;或者采用差分探头测试,如图(3)所示。

测试采用探头靠接法
