汽车环境需要可靠的电源转换
结果,用于汽车和卡车的良好开关DC/DC稳压器必须规定在宽输入电压范围内工作。就一个12V系统而言,60V额定值提供了良好的裕度,这类系统通常箝位在36V至40V的范围。此外,卡车和重型设备中见到的双电池应用由于具有24V的标称电池电压,所以需要更高的工作电压。这类应用大部分箝位到58V,因此60V额定值通常就足够了。汽车和卡车内置的过压箝位是需要的,以限制由发动机起动器的感性回扫电压引起的最大瞬态电压,如果不加以箝位,可能引起大得多的瞬态电压。
有很多汽车和卡车系统,甚至在车辆的电动机未运转时也需要连续供电,例如遥控车门开启系统和报警系统。这类“始终保持接通”的系统很有必要采用具低静态电流的DC/DC转换器,以在处于休眠模式时最大限度地延长电池运行时间。在这类环境中,稳压器以正常的连续开关模式运行,直到输出电流降至低于约30mA至50mA的预定门限为止。低于这个门限值以后,开关稳压器必须进入突发模式(Burst Mode)工作,以将静态电流降至几十微安,从而降低了从电池吸取的功率,以延长电池运行时间。
面对60V输入DC/DC转换器供应短缺的局面,有些设计师开始求助于一种基于变压器的拓扑或外部高压侧驱动器,以在高达60V工作。其他一些设计师采用了中间总线转换器,从而需要一个额外的电源级。这两类替换解决方案都提高了设计的复杂性,而且在大多数情况下,还降低了总体效率。不过,凌力尔特公司推出了LTC3890,这是一个不断扩大的60V输入降压型开关稳压器控制器系列的最新器件,该器件解决了上述汽车和卡车应用中很多关键的问题。图1显示了LTC3890在一个应用中的工作原理图,该应用将9V至60V输入转换为 3.5V/5A和8.5V/3A输出。

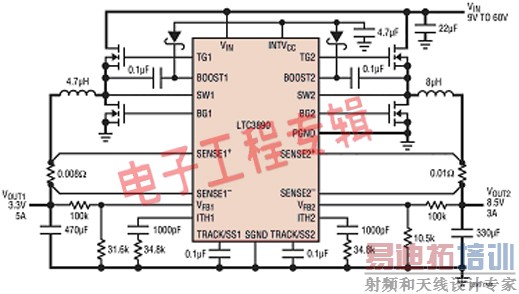

图1:将9V至60V输入转换为8.5V/3A和3.3V/5A输出的LTC3890原理图
LTC3890/-1是一款高压双输出同步降压型DC/DC控制器,一个输出工作时,仅吸取50μA电流,而两个输出都启动时,仅吸取60μA电流。两个输出都关断时,LTC3890/-1仅吸取14μA电流。该器件4V至60V的输入电压范围用来防止受到高压瞬态的影响,并在重型设备车辆和卡车冷车发动以及涵盖多种输入电源和电池化学组成时,保持连续工作。每个输出都可以在输出电流高达20A时设定为0.8V至24V,同时效率高达98%,这使该器件非常适用于12V或24V汽车、卡车、重型设备以及工业控制应用。
LTC3890/-1以范围为50kHz至900kHz的可选固定频率工作,而且可用锁相环 (PLL) 同步至75kHz至850kHz的外部时钟。在轻负载时,用户可以选择连续工作、脉冲跳跃和低纹波突发模式工作。LTC3890 的两相工作降低了输入滤波和电容要求。其电流模式架构提供了非常容易的环路补偿、快速瞬态响应和卓越的电压调节。输出电流检测可通过测量输出电感器 (DCR) 两端的电压降获得,以实现最高效率,或者通过使用可选检测电阻器进行输出电流检测。在过载情况下,电流折返限制MOSFET产生的热量。这些特点加上仅为95ns的最短接通时间,使该控制器非常适用于高降压比应用。
该器件有两种版本,LTC3890是全功能器件,功能包括时钟输出、时钟相位调制、两个单独的电源良好输出和可调电流限制。LTC3890-1没有这些额外的功能,采用28引脚SSOP封装。LTC3890采用32引线 5mm x 5mm QFN封装。
点击下一页:突发模式工作、脉冲跳跃或强制连续模式
[p]
突发模式工作、脉冲跳跃或强制连续模式
在低负载电流时,LTC3890/-1 可在启动时进入高效率突发模式工作、恒定频率脉冲跳跃或强制连续传导模式。当配置为突发模式工作且在轻负载情况时,该转换器将突发产生几个脉冲,以保持输出电容器上的充电电压。然后转换器关断,并进入休眠模式,在休眠模式时,转换器的大部分内部电路都关断了。这时由输出电容器提供负载电流,当输出电容器两端的电压降至设定值时,转换器恢复突发模式工作,从而提供更大的电流,以补充充电电压。关断大部分内部电路的做法极大地降低了静态电流,在“始终保持接通”的系统中,这有助于系统未运行时延长电池运行时间。图2显示了上述工作过程的概念性时序图。

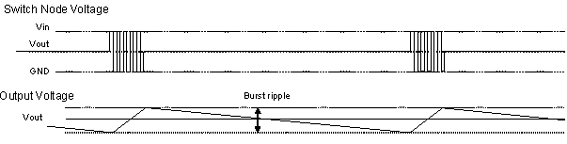

图2:LTC3890突发模式工作的电压时序图
突发模式输出纹波不受负载的影响,因此只有休眠时间间隔的长短会改变。在休眠模式,除了需要快速响应的关键电路,大部分内部电路都关断了,从而进一步降低了静态电流。当输出电压降至足够低时,休眠信号变低,该控制器接通顶端的外部MOSFET,恢复正常的突发模式工作。另外,在轻负载电流时,还有一些用户要以强制连续或恒定频率脉冲跳跃模式工作的实例。这两种模式都非常容易配置,但是会有较大的静态电流和较小的峰至峰值输出纹波。
此外,当该控制器启动为突发模式工作时,电感器电流不允许反向。反向电流比较器IR在电感器电流快将到达零之前关断底端的外部MOSFET,从而防止该电流变为负的。因此,当配置为突发模式工作时,该控制器还以断续模式工作。
此外,于强制连续工作或由外部时钟源提供时钟时,在轻负载或大瞬态情况下,电感器电流允许反向。连续工作的优势是输出电压纹波较小,但产生较大的静态电流。
过流保护
在高压电源中,快速准确的过流限流保护很有必要。因为输出短路时,电感器两端出现高压,所以或者使用与输出串联的检测电阻器、或者使用输出电感器两端的压降,以检测输出电流。无论采用哪种方法,输出电流都是连续监视的,而且提供最高级别的保护。一些可替换的设计也许使用顶端或底端MOSFET的RDS(ON) 来检测输出电流。不过,这导致在开关周期内有一段时间控制器不知道输出电流是多少,有可能引起转换器故障。
强大的栅极驱动
开关损耗与输入电压的平方成正比,而且当栅极驱动器不够强大时,这类损耗在高输入电压应用中可能产生重大影响。LTC3890/-1具有强大的1.1Ω内置N沟道MOSFET栅极驱动器,最大限度地减小了转换时间和开关损耗,从而最大限度地提高了效率。此外,该器件还能在更大电流的应用中驱动多个并联MOSFET。
效率
图3中LTC3890的效率曲线是图1原理图具12V输入电压时的典型效率曲线。如图所示,8.5V输出产生非常高(可达98%)的效率。3.3V时效率也超过了90%。此外,这个设计由于采用突发模式工作,所以每个输出有1mA负载时,效率仍然超过75%。

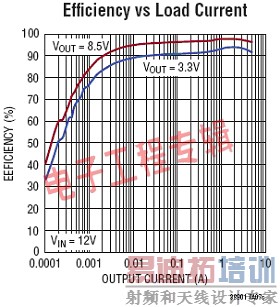

图3:12V输入、8.5V和3.3V输出时LTC3890的效率曲线
快速瞬态响应
LTC3890采用一个以25MHz带宽工作的快速放大器实现电压反馈。该放大器具大带宽以及高开关频率和低值电感器,因此允许非常高增益的交叉频率。这使补偿网络能为实现非常快的负载瞬态响应而优化。图4说明了3.3V输出、4A阶跃负载的瞬态响应,与标称值的偏离不到100mV。
图4:4A阶跃负载时LTC3890的瞬态响应曲线
结论
LTC3890提供的各种功能使其非常适用于高输入电压的电源。就必须在要求苛刻的高压瞬态环境中安全、高效率地工作而言,该器件提供了新的性能水平。该器件的特色包括60V 输入能力,这使其非常适用于汽车双电池、卡车和重型设备应用。其低静态电流在休眠模式时节省了电池电量,从而能延长电池运行时间,这在“始终保持接通”的总线系统中是非常有用的。
此外,LTC3890很容易应用于各种输出电压,包括高达24V的输出电压。另外,其最短接通时间很短,这使LTC3890能用在高降压比应用中。该器件无需笨拙的变压器,就能从60V直接降低输入电压,或者称为外部保护,这有利于构成具经济效益、紧凑和可靠的解决方案。
作者:Bruce Haug
凌力尔特公司 高级产品市场工程师
