LTC4365控制器为敏感电路提供过压及电源反接保护

假如有人将24V电源连接到您的12V电路上，将发生什么 倘若电源线和接地线因疏忽而反接，电路还能安然无恙吗 您的应用电路是否工作于那种输入电源会瞬变至非常高压或甚至低于地电位的严酷环境中 即使此类事件的发生概率很低，但只要出现任何一种就将彻底损坏电路板。

为了隔离负电源电压，设计人员惯常的做法是布设一个与电源相串联的功率二极管或P沟道MOSFET。然而，二极管既占用宝贵的板级空间，又会在高负载电流下消耗大量的功率。P 沟道MOSFET的功耗虽然低于串联二极管，但MOSFET以及所需的驱动电路将导致成本增加。这两种解决方案均牺牲了低电源操作性能，尤其是串联二极管。而且，两种方法都没有提供针对过高电压的保护——这种保护需要更多的电路，包括一个高电压窗口比较器和充电泵。

欠压、过压和电源反向保护

LTC4365是一款独特的解决方案，可精巧和稳健地保护敏感电路免遭意料之外的高电源电压或负电源电压。LTC4365能隔离高达60V的正电压和低至–40V的负电压。只有处于安全工作电源范围之内的电压被传送至负载。仅需的外部有源组件是一个连接在不可预知的电源与敏感负载之间的双路N沟道MOSFET。

图1示出了一款完整的应用电路。一个阻性分压器负责设定用于负载与V_IN连接/断接的过压(OV)和欠压(UV)跳变点。如果输入电源漂移至该电压窗口之外，则LTC4365将迅速把负载与电源断接。

图1：完整的12V汽车欠压、过压及电源反向保护电路

双路N沟道MOSFET负责在V_IN上隔离正电压和负电压。在标准运作期间，LTC4365为外部MOSFET的栅极提供了增强的8.4V。LTC4365的有效工作范围从低至2.5V到高达34V —— OV和UV窗口可介于此范围之内。对于大多数应用来说，无需在V_IN上设置保护性箝位电路，从而进一步简化电路板设计。

点击下一页：准确和快速的过压及欠压保护

[p]

准确和快速的过压及欠压保护

LTC4365中两个准确 (±1.5%) 的比较器用于监视V_IN上的过压 (OV) 和欠压 (UV) 状况。如果输入电压分别升至OV门限以上或降至UV门限以下，则外部MOSFET的栅极将快速关断。外部阻性分压器允许用户选择一个与V_OUT上的负载相兼容的输入电源范围。此外，UV和OV输入还具有非常低的漏电流(在100℃时通常 <1nA)，因而可在外部阻性分压器中提供大的电流值。

图2示出了图1电路中的V_IN从–30V缓慢斜坡上升至30V时做出的反应。UV和OV门限被分别设定为3.5V和18V。当电源电压位于3.5V至18V窗口之内时， V_OUT跟随V_IN。若超出该窗口时，LTC4365将关断N沟道MOSFET，并使V_OUT与V_IN断接，即使在V_IN为负值的情况下也不例外。

图2：当V_IN从–30V上升至30V时的负载保

新颖的电源反向保护

LTC4365运用了一种新颖的负电源保护电路。当LTC4365在V_IN上检测到负电压，它迅速将GATE引脚连接至V_IN。在GATE与V_IN电压之间没有二极管压降。当外部N沟道MOSFET的栅极处于最负电位(V_IN) 时，从V_OUT至V_IN上负电压的漏电流极小。

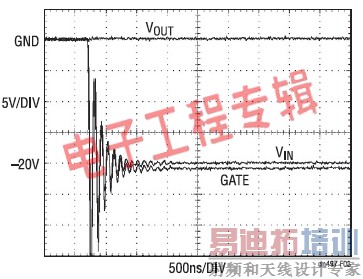

图3示出了当V_IN带电插入至–20V时出现的状况。在连接的前一刻，V_IN、V_OUT和GATE以地电位为起始点。由于V_IN和GATE连接线的寄生电感之原因，V_IN和GATE引脚上的电压将显著地变至–20V以下。外部 MOSFET 必须具有一个可安全承受该过冲的击穿电压指标。

图3：从V_IN至–20V的热插拔保护

显然，LTC4365反向保护电路的动作速度取决于GATE引脚在负电压瞬变期间跟随V_IN的紧密程度。在所示的标度上，两者的波形几乎无法区分。请注意，提供反向保护并不需要其他外部电路。

[p]

还有更多功能！AC隔离、V_OUT通电时的反向V_IN热插拔 (Hot Swap) 控制

在出现OV或UV故障之后 (或当V_IN变至负值时)，输入电源必须返回有效的工作电压窗口并持续至少36ms以重新接通外部MOSFET。这将有效地隔离50Hz和60Hz的未整流 AC电源。

另外，LTC4365还针对负V_IN连接提供了保护作用，即使在V_OUT由一个单独的电源驱动时也是如此。只要不超过外部MOSFET的击穿电压 (60V)，那么V_IN上的极性反接就不会对V_OUT上的20V电源造成影响。

结论

通过采用背对背MOSFET (而并未使用二极管)，LTC4365控制器为敏感电路提供了过压、欠压和电源反接的保护作用。电源电压只有在合格通过可由用户调节的UV和OV跳变门限时才能传送至输出端。任何超出该窗口的电压都被隔离，保护范围可高达60V和低至–40V。

LTC4365的新颖架构造就了一款外部组件极少的坚固型小尺寸解决方案，并可提供纤巧型8引脚3mm x2mm DFN和TSOT-23封装。LTC4365具有一个2.5V至34V的宽工作范围，停机期间仅消耗10μA。
