太阳能电池板效率计

录入:edatop.com    点击:
在极端环境中对原型系统进行现场测试

在现场测试设备或产品时,资源、材料限制、调试和时间压力都具有挑战性。不过,正是失败才是现场测试工作的成功之母,而且在现场测试中积累的经验也有助于设计师对系统的全面了解。我们要测试的是,由太阳能供电的12V铅酸汽车电池充电电路原型系统,我们要用这个汽车电池给LED灯、音频系统、用于露营淋浴器和喷雾系统的水泵等供电,要证明该充电电路不会损坏并能正常工作。我们的测试环境是美国炎热的内华达州沙漠,那里没有水、没有阴凉处、没有电,什么都没有。在这样的条件下,活着的惟一指望是,用货运汽车装运几天中所需的一切,然后再一样不少地全都运回来。从每个方面来说,这都是一个完美的测试环境,可确定系统是否足以提供舒适的生活条件。

“真刀真枪”地验证自己的设计

对于诸如此类的现场测试,失败的后果是,会产生一种非常糟糕的感受。人们普遍认为,必须监视充电系统,以防止电池电量完全耗尽。因此,必须进行适当的测量,并实时收集测量数据,以保持并恢复电池寿命。我们所采用的器具包括一个DC1688演示电路板,该演示电路板采用凌力尔特的LT3652太阳能电池充电控制器,该控制器连接到Solec公司的70W (Solec SQ-70) 太阳能电池板,这个太阳能电池板的最高电压为17V,电流为4.45A 1。该演示电路板非常简单:连接太阳能电池板和电池,就可以正常工作了。LT3652 跟踪电源曲线,并优化该曲线,以便以14V和2A的最大电流给电池充电,因此优化了太阳能电池板的供电。LT3652具预查验功能,会给低压电池进行涓流充电,以保持电池良好运行,如果电池没有响应预查验,那么该器件还提供坏电池检测指示信号。

1Solec SQ-70太阳能电池板特征参数:

额定功率:在25℃时为75W

最高电压:17.00V

最大电流:4.45A

短路电流:4.75A

开路电压:21.40V

尺寸:46.8英寸 x 20.9英寸 x 1.5英寸

重量:16.5磅/7.5千克

[p]

问题是,如果我们开始时电池是充满电的,并在白天始终保持充电,那么要想整夜使用LED灯、支持用于淋浴器的12V水泵的运转、用12V汽车音频放大器播放几个小时的iPod音乐以及给其他外部设备再充电,Solec 70W太阳能电池板能提供足够的电力、给电池充上所需的电量吗

这类测试的关键部分是测试充电电路的效率。充电电路最大限度地给电池充电了吗?充电电路最大限度地利用太阳光照和太阳能电池板了吗?尽管用输出功率/输入功率 x 100来测量效率并不难,但是携带4个万用表和一个计算器去沙漠,不断读取读数和测量值,是不现实的。不过,我们可以使用内部开发的“效率计”。采用两块凌力尔特的演示电路板、一个微控制器和一个ADC,就可以构成一个效率计,并用该效率计实时测量和计算效率,最后在LCD显示屏上显示结果。无需万用表、无需计算器,最重要的是,无需电脑。该系统用一个仅为9V的电池和内部嵌入式编程,就可以独立工作了,这使得该系统非常便于携带。就优化太阳能电池板充电系统而言,实时效率数据极为有用,例如,在给太阳能电池板定位时,有了实时效率数据,就不用靠猜测行事了,另外利用实时效率数据还可以确定白天什么时间充电效率最高、恰当地预算电池电量的使用等。

凌力尔特的演示电路板DC590B包括一个PIC微控制器,该微控制器与DC571A演示电路板连接。DC571A演示板由一个8通道24位差分ADC LTC2418组成。仅使用该ADC的4个通道,其中两个通道测量VIN和VOUT,另外两个通道利用DC1116A演示电路板上的LTC6103电流检测放大器,以电压形式测量IIN和IOUT,因为电压与电流成正比。DC1116A演示电路板略有修改,电阻器更换为实现0.1V/1A的比率。

将LTC2418(ADC DC571A)演示电路板连接到DC590B的微控制器接口,这很容易,然后记录ADC 4个差分通道上的代码、获取所测电压的瞬时值、转换、计算效率并将结果显示在LCD上。 最终结果是,我们得到了一个简单明了的系统,可显示Vs (太阳能电池板电压)、IIN (电池充电器的输入电流)、Vb (电池电压)、IOUT (从电池充电器到12V铅酸电池的输出电流) 和计算所得的效率 (Vb x IOUT) / (Vs x IIN) x 100。

让每个通道都作为差分电压测量通道工作意味着,VIN和VOUT的接地通道需要连在一起。在我的设计中,通道3、5、7和9连接至地。通道2和6是Vs和Vb。通道4和8是IIN 和IOUT。该ADC具2.5V的内部基准电压限制,因此我必须在Vs和Vb通道使用一个分压器,以保持处于20V的最大输入范围内。通道上的电阻器分压器最大限度地提高了分辨率,而内部代码用来重新计算真正的电压值,所使用的少量纠错可以忽略不计。

最后一步是让该系统具有足够的便携性,以靠一个9V碱性电池工作,方便随身携带,但又要使该系统足够灵活,以使用12V铅酸电池。DC823B演示电路板采用LTM4600降压型微型模块(μModule) 稳压器,该稳压器的最大输入电压范围为20V,可调节提供给整个太阳能电池板电池充电器系统的5V电压(图 1) 。用5V输出选择跨接线将9V碱性电池连接到该演示电路板的VIN端。LTM4600的BURST模式在轻负载时效率较高,有助于延长电池寿命。通过在现场依靠最终产品工作,我们对最终产品进行了从设计到原型系统的β测试。


图 1:可在LCD显示屏上实时显示结果的太阳能电池板效率计(从左至右依次)

DC823B 演示电路板(LTM4600 - 降压型微型模块稳压器)

DC590B 演示电路板PIC微控制器

DC571A 演示电路板(LTC2418 - 24位、8通道ADC LTC2418)

DC1116A 演示电路板(LTC6103 - 电流检测放大器)

[p]

实时效率

在沙漠中生活几天不是一件容易的事,除非有电池电源提供一些令人舒适的条件。我们使用了一个12V水泵,能用淋浴器和喷雾系统同炎热的天气做斗争 (图 2)。晚上也令人愉快,有一串LED灯给营地照明。我们搭建遮荫棚以遮蔽太阳时,使用了无绳电钻,该无绳电钻可再充电以连续使用 (参见图 3)。我们甚至通过一个放大器和几个扬声器播放了 iPod 音乐,度过了几个节日般的夜晚。实时效率计帮助我们预算整个白天的功耗,不仅帮助我们定位了太阳能电池板的朝向,还帮助我们确定了设备使用多长时间后,电池电量才会耗尽。宿营仍然具有挑战性,因为我们必须应对隔断太阳光照的沙尘暴,沙尘暴妨碍太阳能电池板给电池充电,使我们不得不限制电源的使用。不过最后,该系统的工作表现与设计初衷相吻合,电池电量从未耗尽,设计师经受住了现场测试的考验而没有任何损失。


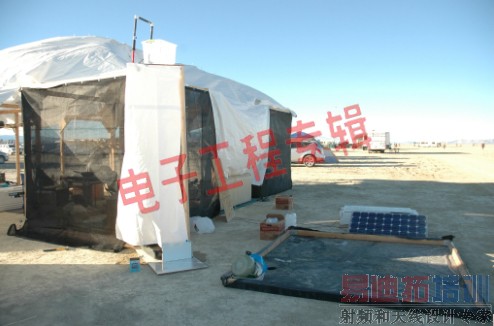

图 2:搭建遮荫棚和使用12V水泵的淋浴房时使用了可再充电的工具

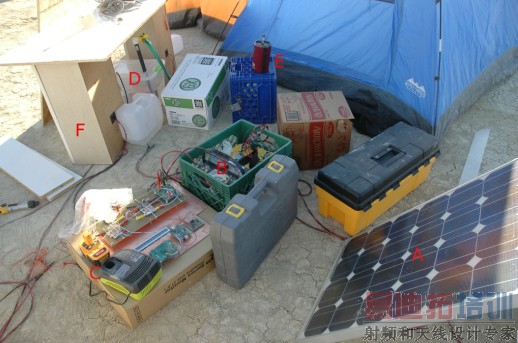

图3:在沙漠中实现最高效率的系统配置:

A. Solec SQ-70 75W太阳能电池板

B. 12V铅酸汽车电池 (两个电池装在绿色箱子中;一个用于充电,另一个用于工作)

C. Ryobi 无绳电钻的充电器和电池

D. 用于淋浴器和冷却喷雾系统的水泵

E. 法式咖啡壶,早上提神用

F. 扬声器用作桌子的腿,配合废弃木板搭成桌子

作者:Alan Chern

微型模块电源产品部 产品评估工程师 凌力尔特公司
