PADS中Solder Mask 层的问题
能否请高手系统地分析一下PADS中的阻焊层!
“说得啰嗦了点,但是为了表达清楚,没有办法! ”
确实说得有点多,蛮详细的。在PCB里面阻焊层是很少用到,除了特殊元器件如有些QFN封装在肚皮下须要焊接地,就会在做封装时增加阻焊层,其它无特殊要求一般不会用到此层
Original posted by 风淡云悠 at 2008-8-28 11:31 没有用过封装向导功能,感觉不应该有这样的问题呀,焊盘默认是有防焊层的. 不知道lz是怎样做的封装,我编辑的都有阻焊层的,并不需要自己去添加。 我觉的2楼3楼说的都对,做封装时加不加,要看公司的规范,我一般不加,因为pads 默认的库就不加,如有特殊要求除外 奇怪了,怎么好像都不一样啊 有点晕了好像从来没注意过这种问题之间用PADS的cam生成就行了 PADS中的PAD是自带SOLDER MASK的,有特殊需要也可以自已做的... 没什么不一样的,大家的意思就是:加不加无所谓,但是出Gerber的时候SolderMask层是一定要有的,关键是看你怎么把它表达出来! 关键是我在PCB文件中将他表达出来了,但是有些有 有些没有 Footprint library problem. You can use CAM setting to fix by changing parameters. 我是个新手,对这个问题也老在想,拿了别人的PCB看,也自己画了分析.

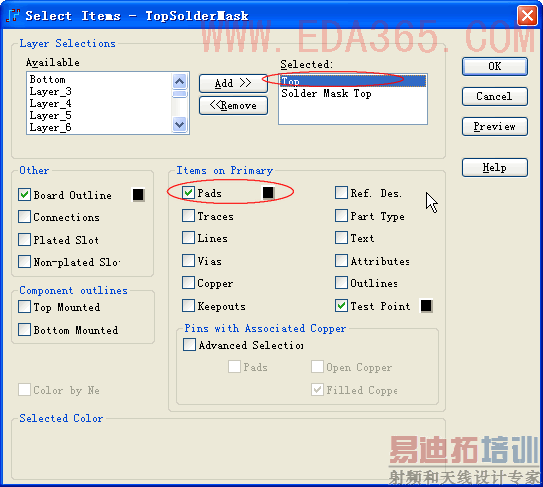

就是SolderMask是以Top的Pad来完成的!
如果你仔细看过Gerber文件你就会发现,它生成的Gerber文件SolderMask是远离Top大约5mil的!
另外说这个层没有多大用就太不负责了,据我所知首先出GERBER会专门出这一层的图,另外在某些功率零件是要利用铜铂散热或者当线路因为电流较大而不够宽时都需要用到这一层的,说的不对的地方还请指正
感觉2#的回答有点问题,支持3#
