求救啊,打开PCB里有出错提示
录入:edatop.com 点击:

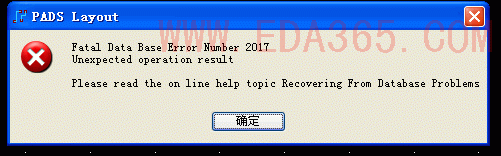

一个pcb文件,我先用ROUTER打开后,PO关闭了,POUR显示,然后手工修改了部分走线,但是用LAYOUT打开时,就出显下面的错误提示: (找了帮助文件也解决不了,一按确定软件就自动退出)
哪位遇到过啊?怎么解决啊,(注用ROUTER可以打开!)
哪位遇到过啊?怎么解决啊,(注用ROUTER可以打开!)
具體解決方案還沒有。隻有重新打開文件。
也许是你有文件名有非法字符,你可以改改试一下,
重新打开此文件,然后按快捷键 i 进行沉尔数据整理。
碰到过这种事情 挺麻烦的 好像是用了router以后造成的 文件容易受损 最好做好备份 楼上说的方法可以试试有效不
:) :)
