求助：网表导入的条件？

录入：edatop.com 点击：

pads原理图某一网络更改后,一定要将要在PADS中将更改的网络删除后，才能在已经画好的板子中导入更改后的网表吗？
如果我不删除那网络，网表导不进来。请教各位DX。

不能导入的提示是什么？抓个图传上来看看。

补充一下，原理图工具我用的是ORCAD10.5

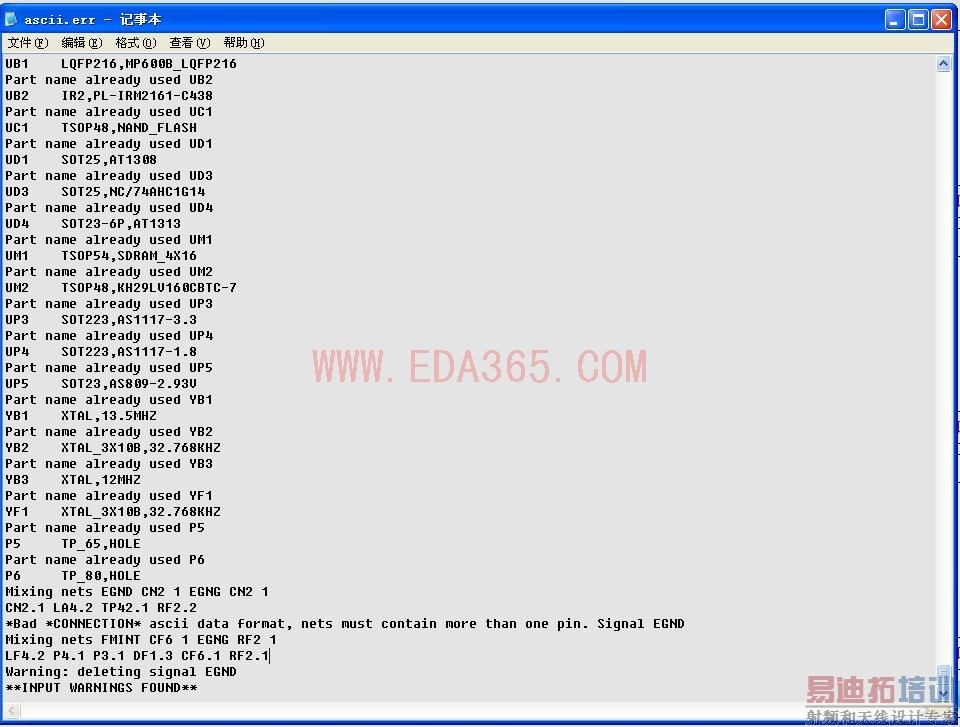

ascii.err提示如附件。

哪位DX有遇到的这情况的，请帮忙啊。

我给你一个比较通用的方法，你先新建一个pcb文件，把先的网表导进去，保存好，然后拿这个文件和老的pcb做比较，然后生成eco文件，再把这个eco文件导入到老的pcb中，这样一般没什么问题。

可以使用compare/eco功能来实现

为什么不用pads logic画原理图呢？这个软件很不错啊！传网络表非常方便。

用ECO对比功能
将旧的PCB与新的ASC网表进行COMPARE，然后产生一个ECO文件
再将新的ECO文件更新你的PCB文件就可以了

谢谢版主,用你的办法解决了.

大哥.你这样做.只会让这个新手更加不知道从哪里下手.
