最近布板很无聊,都快一个月多了,想玩点花样,还想朋友们帮忙

录入:edatop.com    点击:
大家应该看到我的头像图标了吧,不知道能不能把它放到pads里面做成丝印,打样的时候弄出来,呵呵,也找过资料好像这方面得比较少,谢谢朋友,谁知道麻烦告诉一下


把它弄到pads里面成为丝印

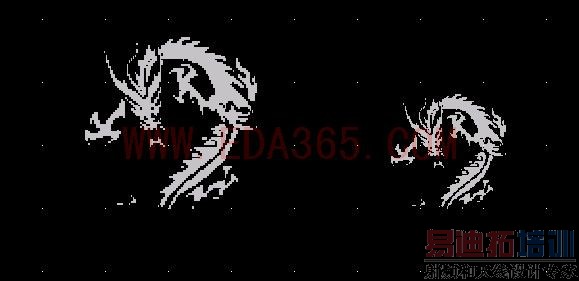

就像他一样

后者你搞定了,能不能發個封裝過來,我看到別人用過,卻沒辦法造出來...

!,一,那个是allegro的,
二,那个也不是我弄得,

好像有BMP转PCB的工具小软件吧

bmp2asc这个软件论坛里已经很多了!
不过要把你的图象先转成单色位图. 用PS转效果会比较理想!
不过只能显示轮廓的!


2.bmp.rar

我没photoshop啊,群主能把那个东东给我发过来吗,我信箱是f53730436@163.com

啊,谢谢啊,呵呵,没看见附件里面的东西

呵呵,谢谢,搞定了,就是移动的时候占内存太大了,几万个点吧,总是死机,后来combine到一起好了一点不过还是太卡卡卡卡卡卡啊,总之谢谢谢

至于PCB里的你可以SCALE缩小啊
转换的时候线条不能小于4mil不然印不出来的!


bmpto.rar

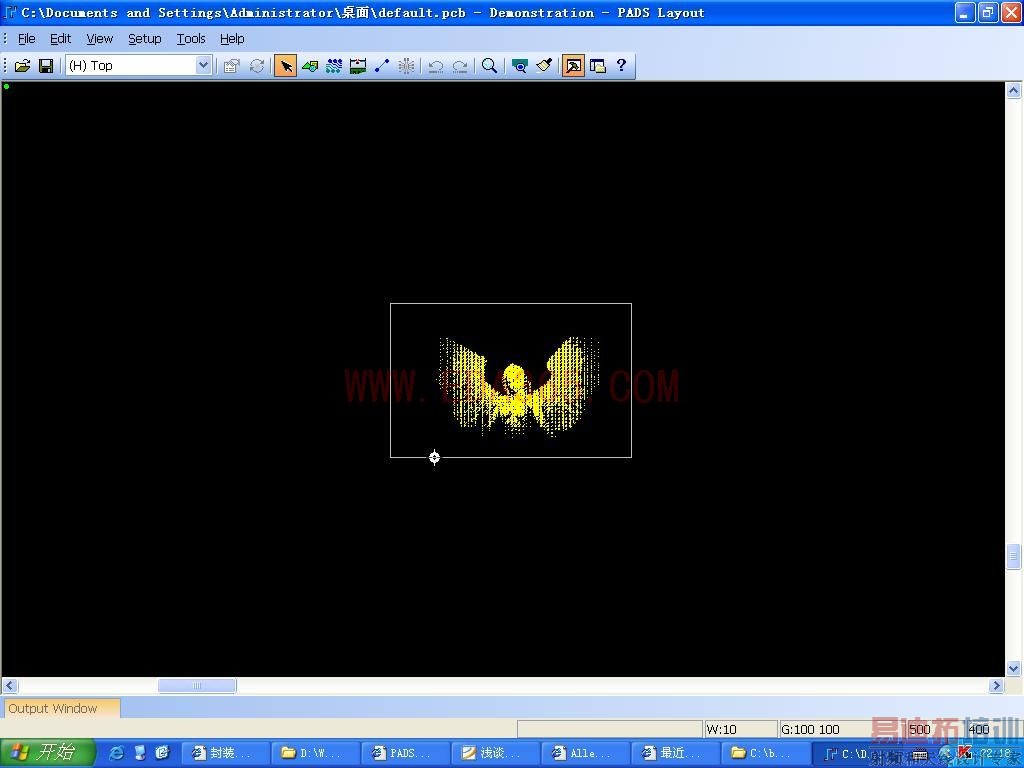

谢谢,群主热心帮助,我也弄了一个拿出来秀秀,呵呵

感觉效果很好啊,谢谢

都神通光大啊,这些软件输出后到丝印都没有灰度的,感觉效果不会很好

请问是用什么软件弄的,我想自己弄个

呵,PCB中加上了这些东西,美丽不少啊

历害,能不能把自己去头像也印上去

真够厉害的,这样做也行的
