请大家帮我看看出什么问题了,我没法过孔到底层.原文件在附件里.

录入:edatop.com    点击:
请大家帮我看看出什么问题了,我没法过孔到底层.原文件在附件里.
DMA708DV01温湿 度.rar

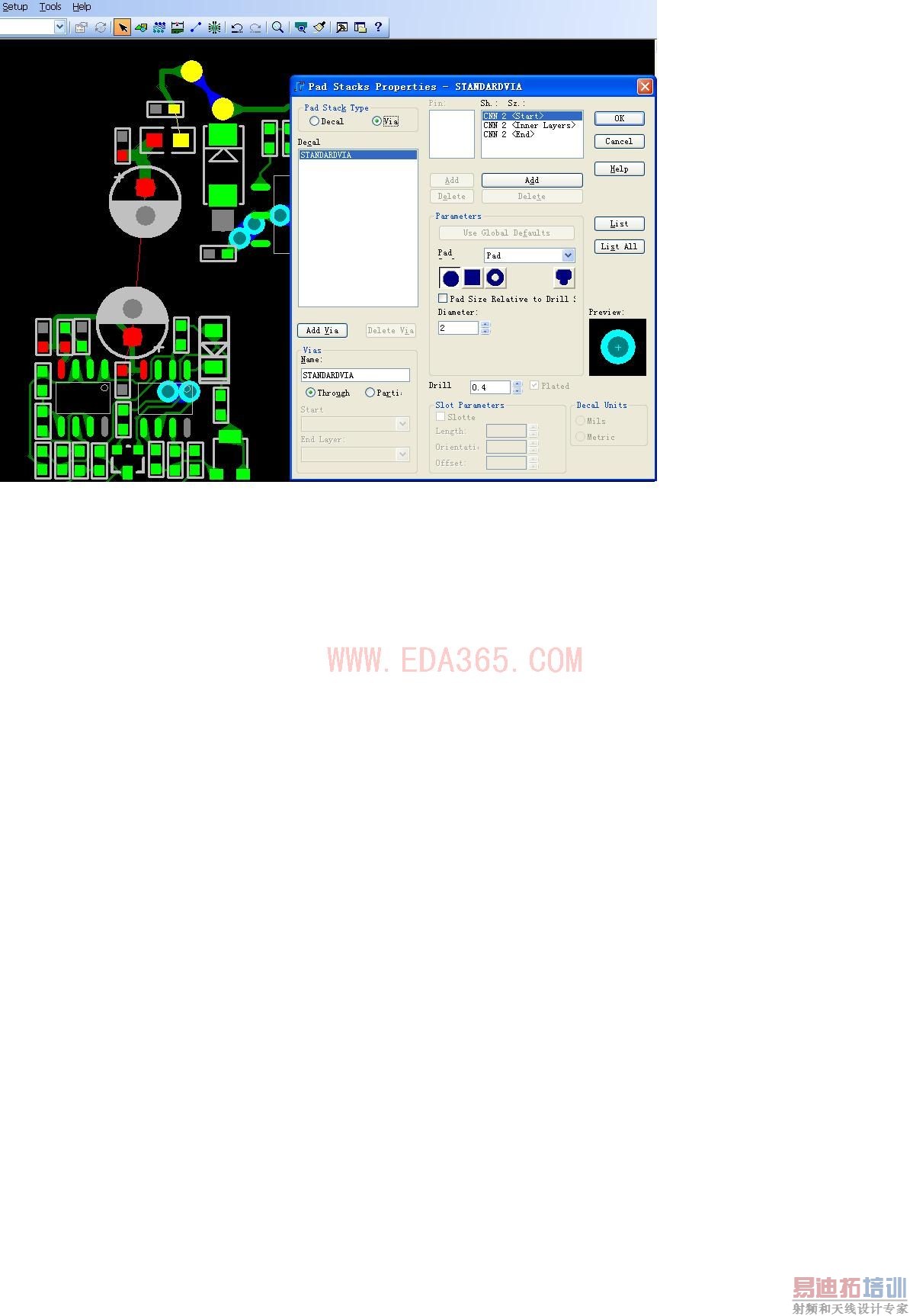

由于时间的问题 我只能灌水到这里了 可能是过孔设置出了问题


呵呵 终于找出来问题了热死我了 HO HO

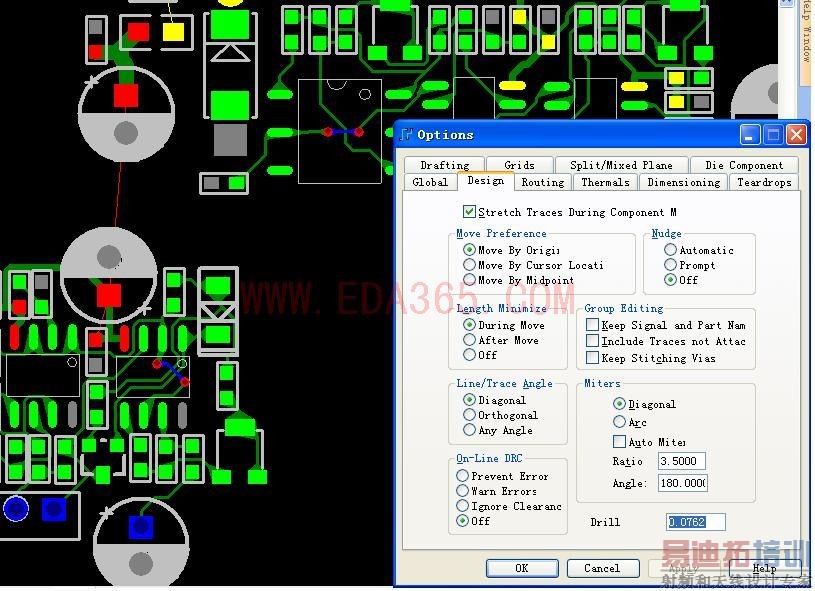

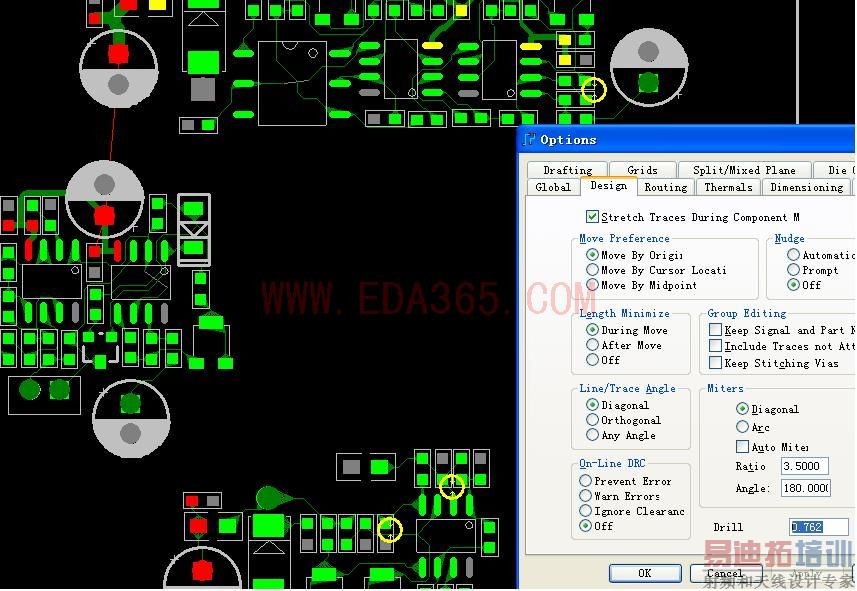

图01为未处理前 图02为处理之后效果 嘿嘿


摆器件跟走线都好差。呵呵。

谢谢!问题正如你所说的。我的MSN是edqin518@hotmail.com有机会大家交流交流。

这是我们产品的一部分。至于走线,刚自动走完没有修改。不过虚心接受你的批评,改正中。


其实只要把Via 设置好,在 RULE---Routing中增加也是可以的哦, 呵呵,

学习下,哈哈

无语.. 到底有没有解决呀.
