网络线问题
录入：edatop.com 点击：

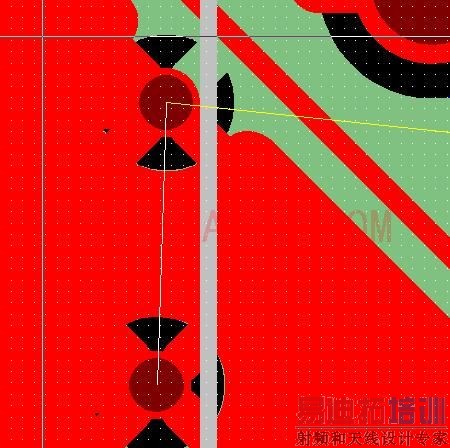

不知各位有没有遇到过此类的问题。此板最开始是一切正常，当我第二次改板，进行了一次ECO后地线的网络线就显示出来了，明明铺铜后是连在一起的，可网络线一直显示，必须要手动走线才能消除，虽然不手动走线没什么问题，但有网络线给人感觉很不爽，我就只能把网络线颜色设成黑色（底色）才看不到。不知各位高手有什么高招！
我也是这样做的， 如果有别的好方法， 还望赐教， 期待回答
删了.再铺一下.
看看里边有没有线头
是不是地呀,你之前可能是在设计完后再在空白的地方加的VIA ,随便移动一个VIA,网络线就会没有了
还是不行，真是郁闷！DRC检查时，连通性都是OK的，就地的网络线不会消失！
不知道是不是和设置CAMPlane层有关。我一般在设计时将GND设置成CAMPlane层，在做完出GERBER文件时就将这层改为NO Plane层，如果这时候ECO就会出现这样的问题，地的网络线全部都显示出来了。怎么都去不掉，就算我再把这层设置成原来的CAMPlane层,再铺铜，网络线还是不会消除，必须手动走线连接每个点才消除！ :L
期待高手指点！
看有没有其它层的其它线条,一般是多的点,线段什么的
