PADS2007 LAYOUT的一个错误提示

录入:edatop.com    点击:

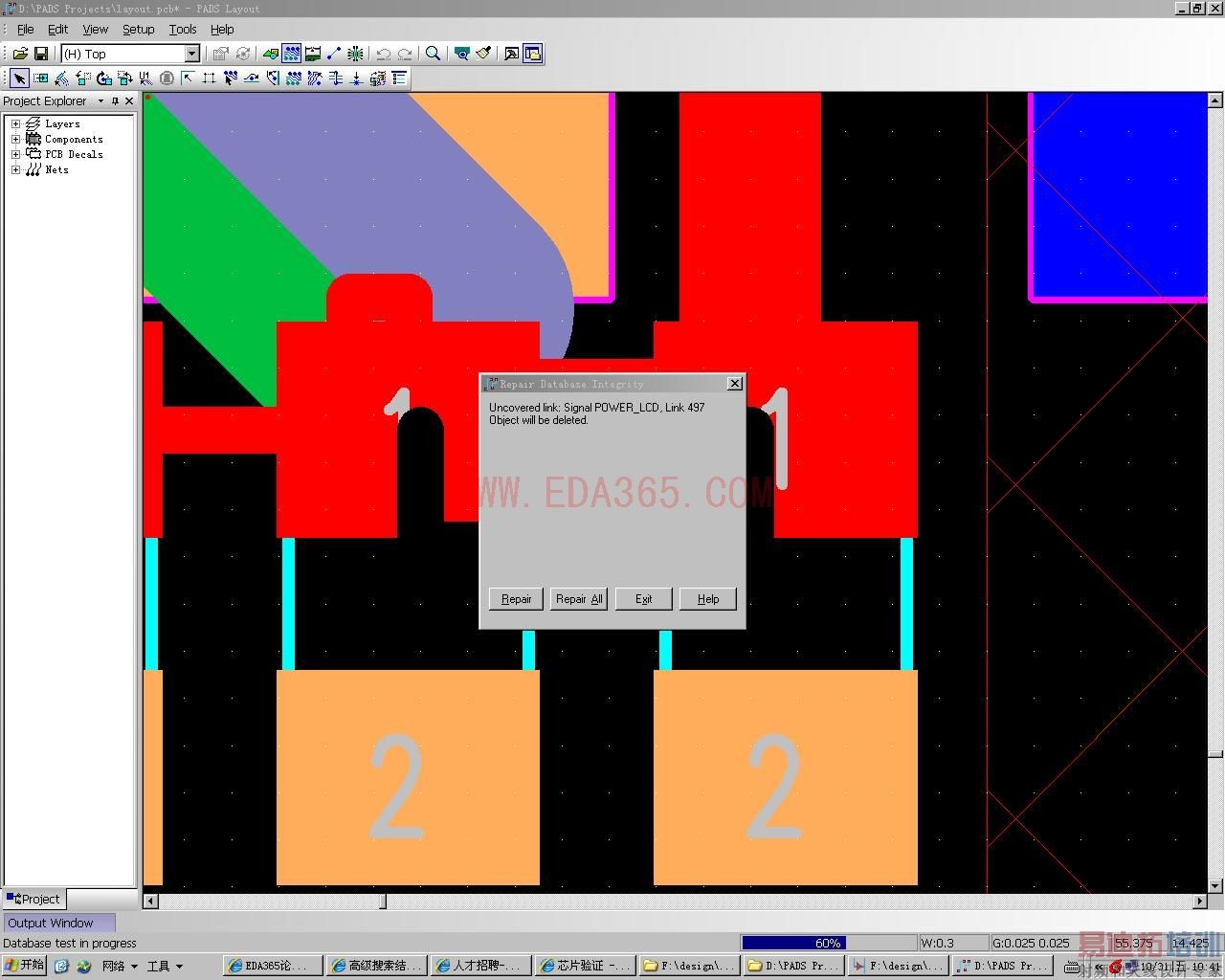

在布线时删除多余走线时,就出现这个对话框,点击REPAIR或REPAIR ALL就将整个网络全部删除,包括走线和网络属性,即成为了空网络,大家碰到过类似的问题吗?有知道如何解决的吗?
