驱动LED串的DCM升压转换器简化分析之实际考虑
录入：edatop.com 点击：
本文的第1部分专门对驱动LED串的升压转换器进行了理论分析。激发这项研究的是稳定汽车应用背光驱动器环路的需求。由于应用了脉宽调制(PWM)进行调光控制，环路控制就是一项会影响最终性能的重要设计考虑因素。第2部分介绍应用的方案，并将对比验证测量的频率响应与理论推导数值。
LED调光控制系统电路图
高亮度白光LED的模拟调光会产生色偏。PWM数字调光控制是预防色偏的首选调光方法，因为发光强度将是平均流明强度。PWM导通周期期间的LED电流幅值与调光比为独立互不影响。
图1代表的是汽车应用LED调光控制系统，其在关闭模式下静态电流消耗低于10μA。它采用安森美半导体的NCV887300 1 MHz非同步升压控制器，此器件以恒定频率不连续峰值电流模式工作。负载包含一串共10颗的串联Nichia NSSW157-AT白光高亮度LED。相应的电路板如图2所示。

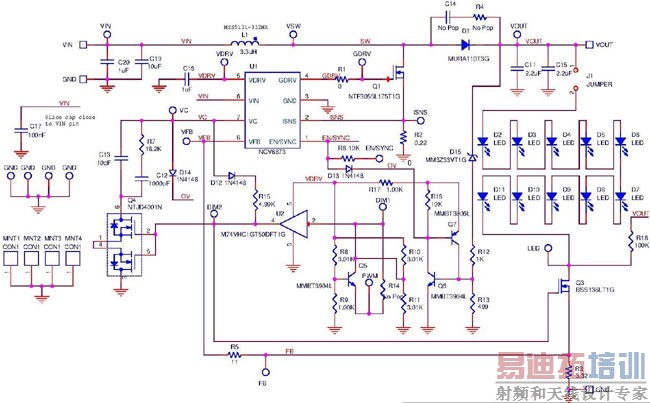

图1：应用了NCV887300的LED PWM调光控制电路

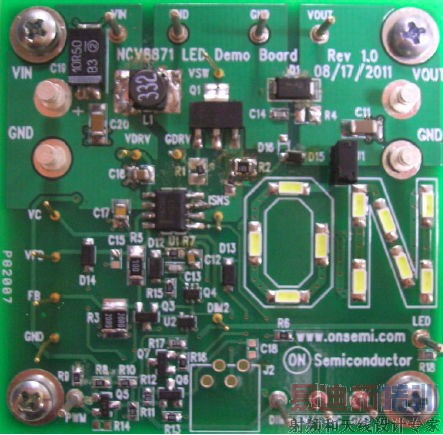

图2：NCV887300 LED演示电路板
详细全文请见pdf文挡：驱动LED串的DCM升压转换器简化分析之实际考虑
