可实现IGBT平滑切换的不对称输出电源模块

录入:edatop.com    点击:
为了利用风能和太阳能等可再生能源,我们需要使用安全可靠、功能齐全的逆变器,而IGBT则是逆变器的主要元件。此外,IGBT在电力电子领域(如电机控制)发挥着至关重要的作用,是不可或缺的组成部分。

IGBT还广泛应用于高电压、大功率负载切换。在这种情况下,必须使用具有良好绝缘性能的隔离电源转换器,以确保绿色能源要求,能够安全可靠地为我们服务。

图1所示的为光伏电站为IGBT应用的一个典型例子,由图可见,其中两处使用了IGBT。

太阳能光伏电板的电压会随光照强度和天气变化而产生波动,因此必须设置一个稳压装置。而想要设计一个输出电压范围在DC800V~1000V的稳压电路,就必须使用IGBT升压转换器。通常情况下,IGBT要与最大功率点(MPP)跟踪技术搭配应用。无论是否存在阳光照射,MPP都可以确保各光伏模块在最佳工作效率下运行。IGBT则在可变的频繁开关下运行,该频率可能会高达300kHz,这会让相关元件产生巨大的电压应力。

可实现IGBT平滑切换的不对称输出电源模块

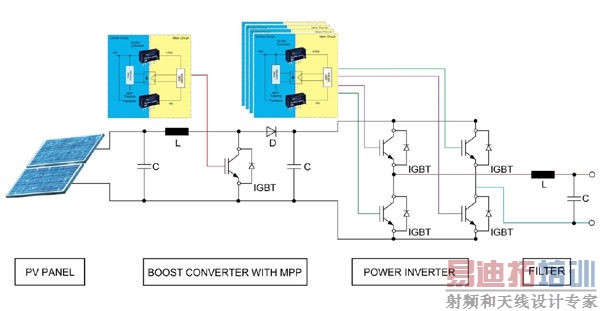

图1:必须通过加强型绝缘DC/DC转换器来控制升压转换器和交流逆变器,从而确保高压侧与低压控制侧具有良好的隔离性能。

显而易见,经升压后的电源无法直接供应至电网,因此需要第二级的IGBT模块来进行二次逆变。脉宽调制信号是通过两个相位相反的信号来控制IGBT的桥接电路。为获得一个尽可能接近50Hz频率的正弦波,必须将控制频率设定在10~20kHz范围内。后级LC滤波器可使电压稳定输出,让输出电压顺利实现并网。

[p]

IGBT控制——注意事项

我们已经了解IGBT的工作方式,但还不清楚安装DC/DC转换器的目的是什么,只有对IGBT控制进行更进一步的研究才能搞清这一点。在IGBT驱动器的控制下,IGBT被集成到功率电路中,且各处的电压值都不同(见图1),因此必须将其与控制电路隔离开来。可以使用光电耦合器实现控制信号隔离,同时使用两个加强型绝缘DC/DC转换器使供电线路具有隔离性能。

为什么要使用两个转换器呢?这是由IGBT的属性决定的,IGBT本质上是金属氧化物半导体电晶体管(MOSFET)和双极晶体管的一种混合产物,是针对最低损耗下的高功率开关而设计的。此开关接通是通过尽快对栅极提供电压来进行的,但这一过程会产生极高的电流峰值(di/dt),从而对元件产生巨大的电压应力。在di/dt值处于可容许范围内时,最大开关速度由栅极电阻RG决定。

以上是接通时的情况。在断开时的情况则正好相反,必须使用负电压控制尽快将栅极电压VG 释放。就对称供电而言(需要使用+15V的电压确保IGBT处于接通状态),我们需要的是看似合理的-15V电压。但栅极电压的快速耗尽却会产生极高的电压峰值(dv/dt),这往往又会降低元件的寿命。在这种情况下,可通过降低断开时的控制电压来解决这一问题。经验表明,VG-的最佳值应为-9V,此时即可将栅电量尽快耗尽,又可使dv/dt值保持在可接受范围内。

可实现IGBT平滑切换的不对称输出电源模块

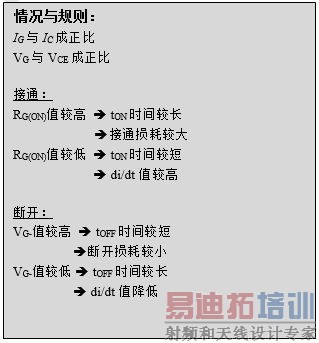

该文本框概述了上述数值间的关系

图2显示了IGBT驱动器电路的工作原理。通过接通和断开时的电流和电压曲线,我们可看出IGBT控制所面临的问题。在这种情况下,工程师通常有两种选择:(1)选择具有一个转换器和±15V电压的紧凑型设计方案,当断开时其所有相关缺点均会显现;(2)选择含两个转换器(电压分别为15V和-9V)的更为有效的解决方案,但该方案成本更高一些。

可实现IGBT平滑切换的不对称输出电源模块

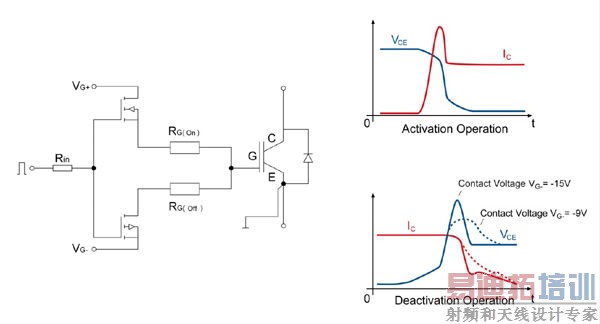

图2:左图:IGBT驱动器的总体设计;右图:接通/断开时的电流和电压曲线;曲线图清楚的显示了开关电压较低时对dv/dt负载产生的积极影响。

[p]

选择正确DC/DC转换器的标准

为解决上述问题,工程师们提出了使用IGBT转换器的想法。IGBT转换器的不对称输入电压通常为+15V/-9V,这样有可能为IGBT驱动器提供最优电压,确保运行中无需承担过多负荷。

另一重要标准就是绝缘,绝缘等级和类型在绝缘电压上体现。

绝缘电压计算乍一看十分容易。根据众所周知的经验法则,绝缘电压应为中间电路电压的两倍,但事实上却并非如此。由于切换速度较高且相关的dv/dt切换沿较陡,计算得出的绝缘电压值和所需的值其实相差甚远。此外,由于此类峰值仅存在几微秒,我们无法立刻检测出其对转换器绝缘能力产生的影响。但俗语有云:只要功夫深,铁杵磨成针,由于转换器长时间受到此类峰值的冲击,元件的寿命大大降低这一点也就不足为奇了。

从本质上说,绝缘类型决定了绝缘等级,而对绝缘等级来说,气隙和爬电距离是两个重要指标。通常情况下,IGBT驱动器的绝缘为工频50Hz的电压,但高达几百KHz的频率在IGBT应用中也并不罕见。如此高的频率以完全不可预见的方式影响着变压器材料的电磁性能。此外,陡峭的开关切线沿往往会触发较高的反峰电压。在这种情况下,仅在变压器电线上刷一层漆形成标准绝缘层的做法是远远不够的。为提高安全性,需要使用包含漆包线绝缘和其他绝缘层(或称为“基础绝缘层”)的双重绝缘。

可实现IGBT平滑切换的不对称输出电源模块

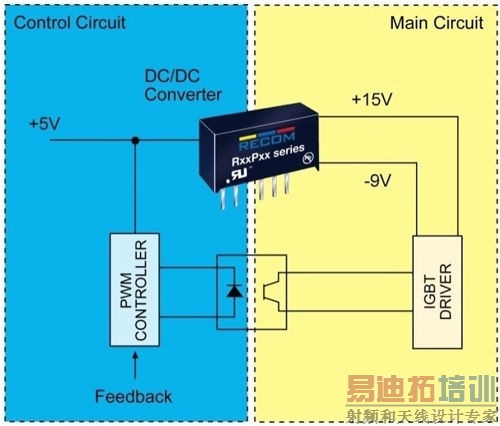

图3:非对称输出的DC/DC转换器供电图

总而言之,绝缘电压应远高于预期的峰值电压。首选解决方案就是使用基础绝缘层或加强绝缘层,这样一来,IGBT转换器会变得更为可靠。

另一个可能遇到的障碍是,各厂商数据手册中给出的绝缘规格描述有时会相互不兼容。为解决这一难题,RECOM开发出了一款简化工具——隔离计算器(见图4)。它可以帮助大家比较各种规格并最终找到满足需求的产品。

可实现IGBT平滑切换的不对称输出电源模块

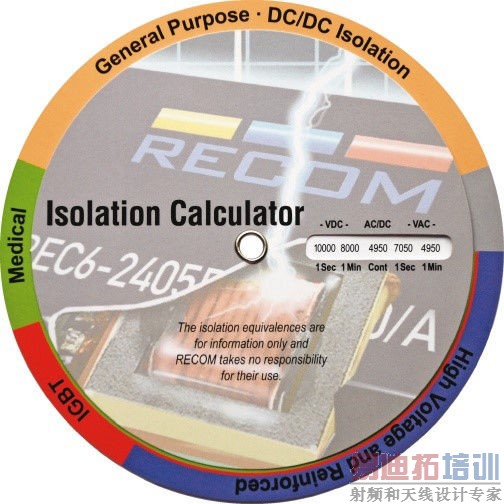

图4:RECOM开发的简化工具隔离计算器

适用于大多数IGBT应用

为满足行业需求,RECOM开发了七款应用于IGBT驱动的电源模块,并于今年在纽伦堡PCIM会展上正式发布。此次推出的电源模块均采用+15V和-9V的不对称输出,适用于IGBT驱动器控制,输入电压则包括5V、12V和24V。该系列产品旨在于各电压等级条件下提供最佳的绝缘性能,支持3kV RH-xx1509D)~6.4kV(RxxP1509D)的绝缘电压范围,几乎可以为所有应用提供相匹配的绝缘电压。RECOM工程师同样对IGBT转换器的间距问题给予了密切关注。新型号产品有紧凑型SIP7封装(RP-xx1509D)、通用型DIP14封装(RKZ-xx1509D)和DIP24封装。这些1W和2W模块已通过了EN60950-1认证,符合RoHS2和REACH等标准。所有模块均通过了RECOM严格的质量保证测试,质保期为三年。
